我家に「DELL XPS 15 2-in-1」が来た!(デルアンバサダーXPS体験モニター) #デルアンバサダー

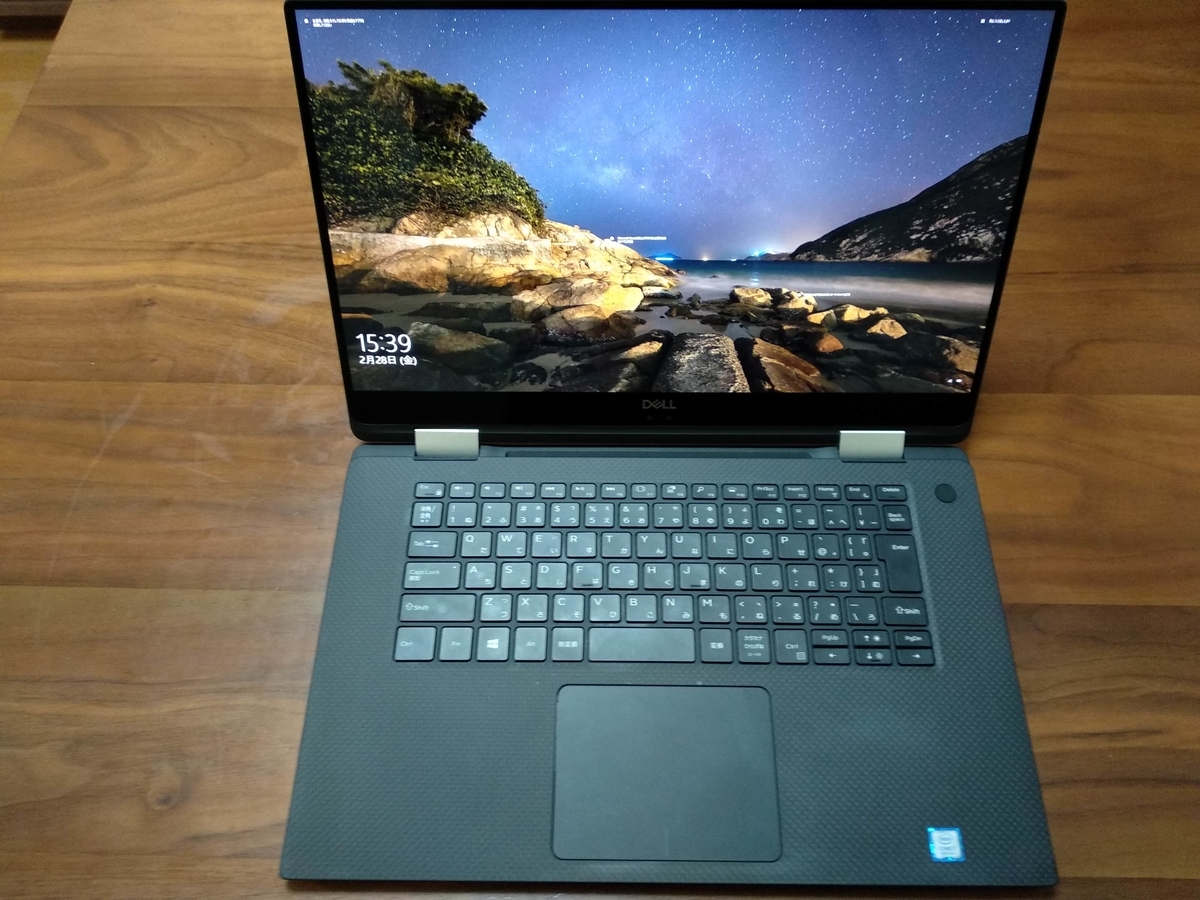

DELL XPS 15 2-in-1 レビュー

f:id:sazus:20200307203419j:plain

LinuxではLenovo ThinkPadの「赤ポチ」。
Windowsでは、タッチパッドが2nd小型ディスプレイとなるScreenPad機能な変態PC ASUS ZenBook14をこよなく愛する私が最近ちょっとだけ気になるPCがDELLXPS

HPのElite Dragonflyといい、企業向けのLaptopでもスタイリッシュなデザインの物が多くなってきましたよね。 今回、DELLアンバサダープログラムのモニター参加で、DELL XPS 15 2-in-1をモニタする機会がありましたのでレビューしたいと思います。

会社では、DELL一辺倒なんだけど予算の都合でLaptopはLatitude止まりだったりしている中、 初XPSということで自分が気になっている点をレビューしたいと思います。

レビュー品スペック

スペック
OS Windows10 Home x64 JPN
CPU 第8世代インテル® Core™ i7-8705G プロセッサー
メモリ 16GB DDR4-2400MHz 内蔵
ストレージ 512GB M.2 PCIe NVMe SSD
グラフィックカード Radeon™ RX Vega M GL グラフィックス
ディスプレイ 15.6インチ IPS液晶 4K(3840 x 2160) タッチパネル付き
付属品 130W ACアダプタ
DellアクティブStylusペン付き
USB Type-CからType-Aへの変換USBアダプタ

DELLのサイトでみてみると、定価269,980円! なかなかの価格です。

外観チェック

外観

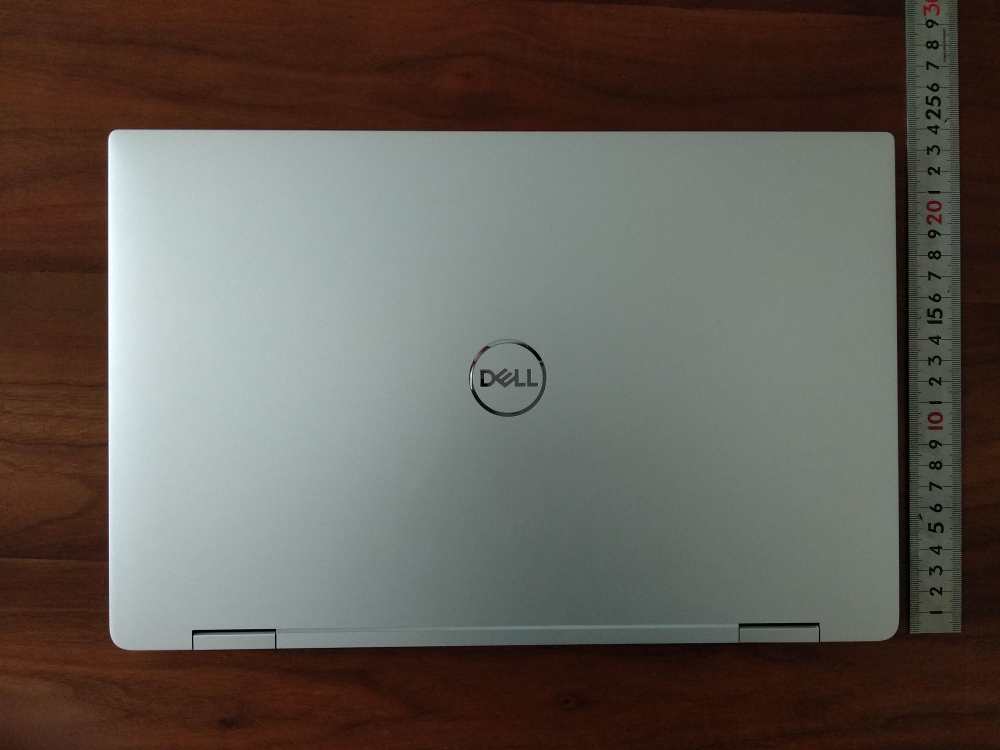

タッチパネル液晶にもかかわらず狭ベゼルとなっており、15.6インチのモニタを搭載しているにもかかわらず14inchサイズの354mm(幅) x 235mm(奥行き) サイズ。
自分のThinkpad L380(13.3インチモニタ) のサイズ322mm(幅) x 224mm(奥行き)と比べてもそんなに大きくなくていいですね。

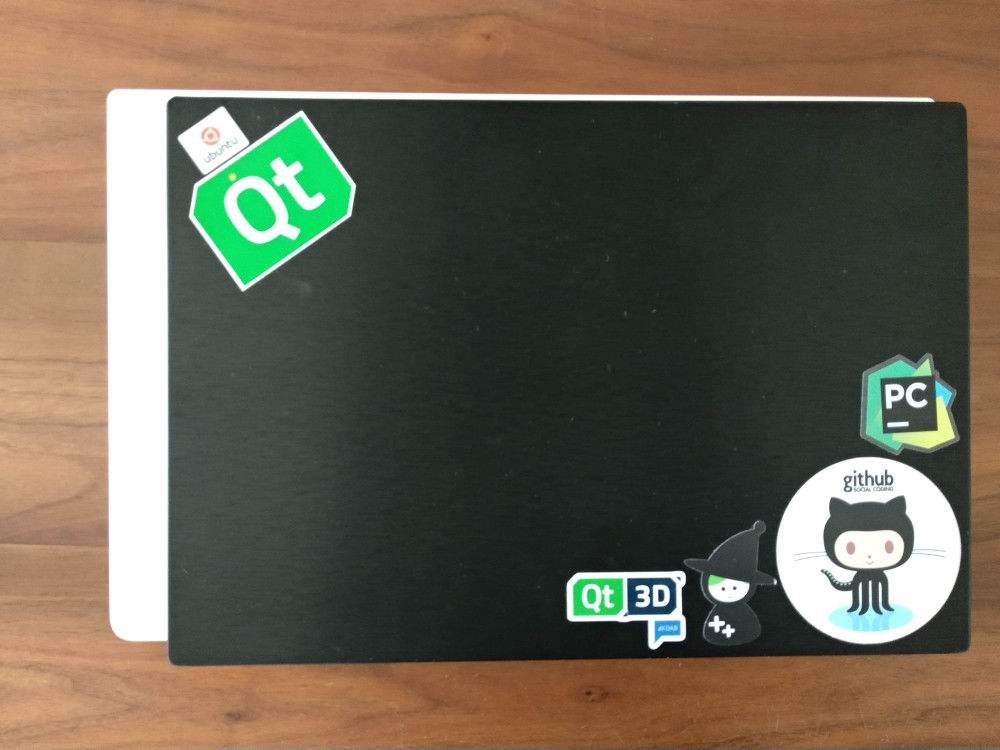

f:id:sazus:20200308094518p:plain:w270 f:id:sazus:20200308094403j:plain:w270

カタログスペックにもあるように最小重量1.98kg。
意外と重さはあるが厚みが20mmを切っていることから持った感じは思ったよりは軽く感じ、ちょっとした部屋から部屋への移動では個人的に気になりませんでした。

個人的には1kgを切るLaptopは軽すぎて雑に扱ってしまうので、ある程度重いほうが好みです。 ただし、これをカバンに入れて持ち運ぶにはちょっと重く感じますね。
外に運ぶなら1.5Kgの重さがギリギリ許容できる範囲だと思います。

モニタ

2 in 1ってモニタが回転するPCも含まれるんですね。 てっきりキーボード部分とモニタが分割できるものかと思ってました。(PC到着時にどうやってモニタが分割できるか、ギミックを探しちゃいました....)

360°モニタが回転しますので、

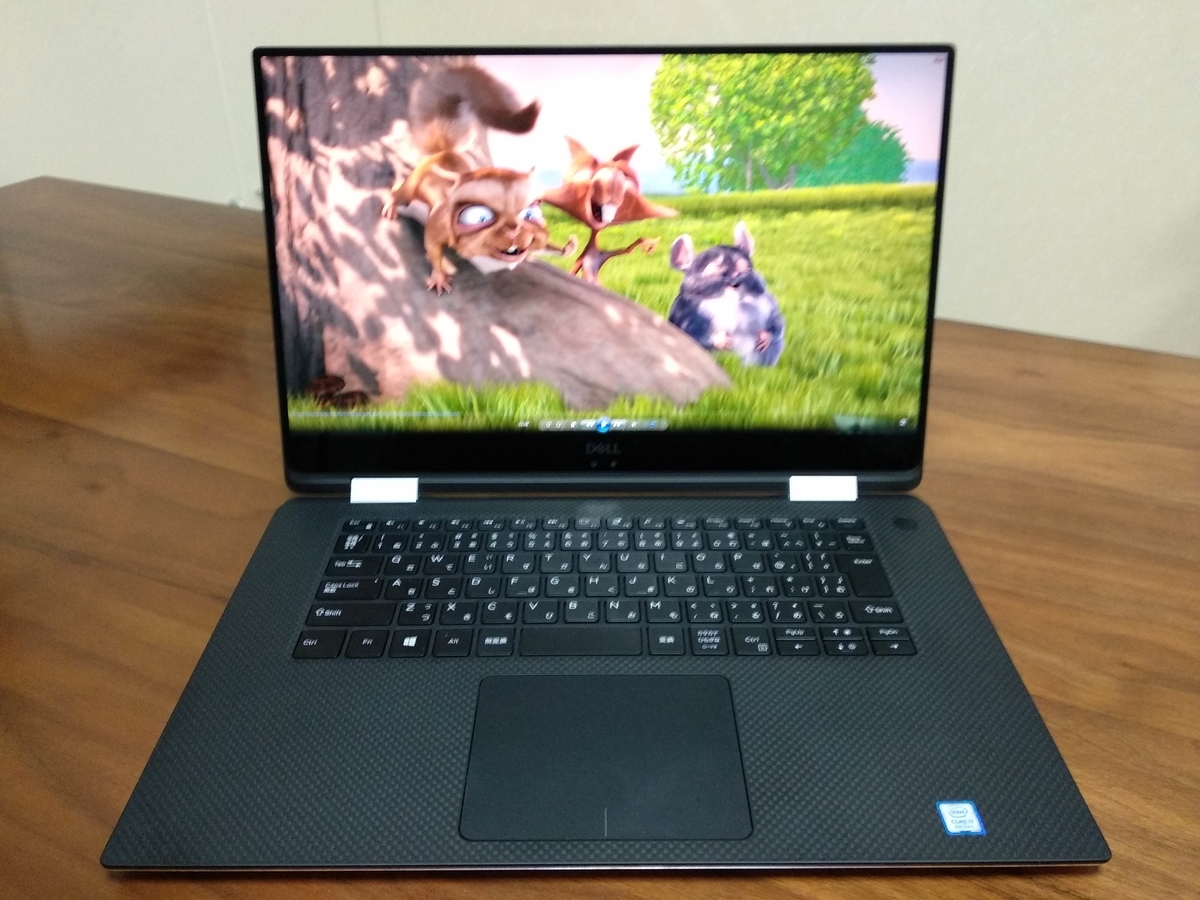

  • 通常使用。
    f:id:sazus:20200308095518j:plain:w270

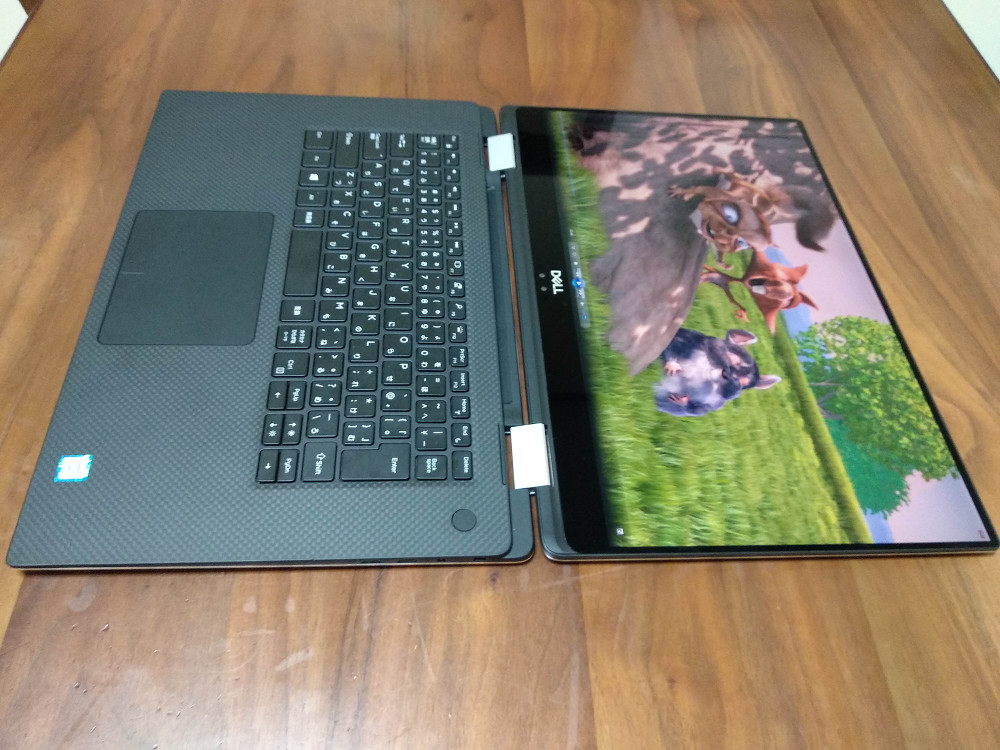

  • PCを膝において、モニタを180°開いた状態での作業
    f:id:sazus:20200308095936j:plain:w270

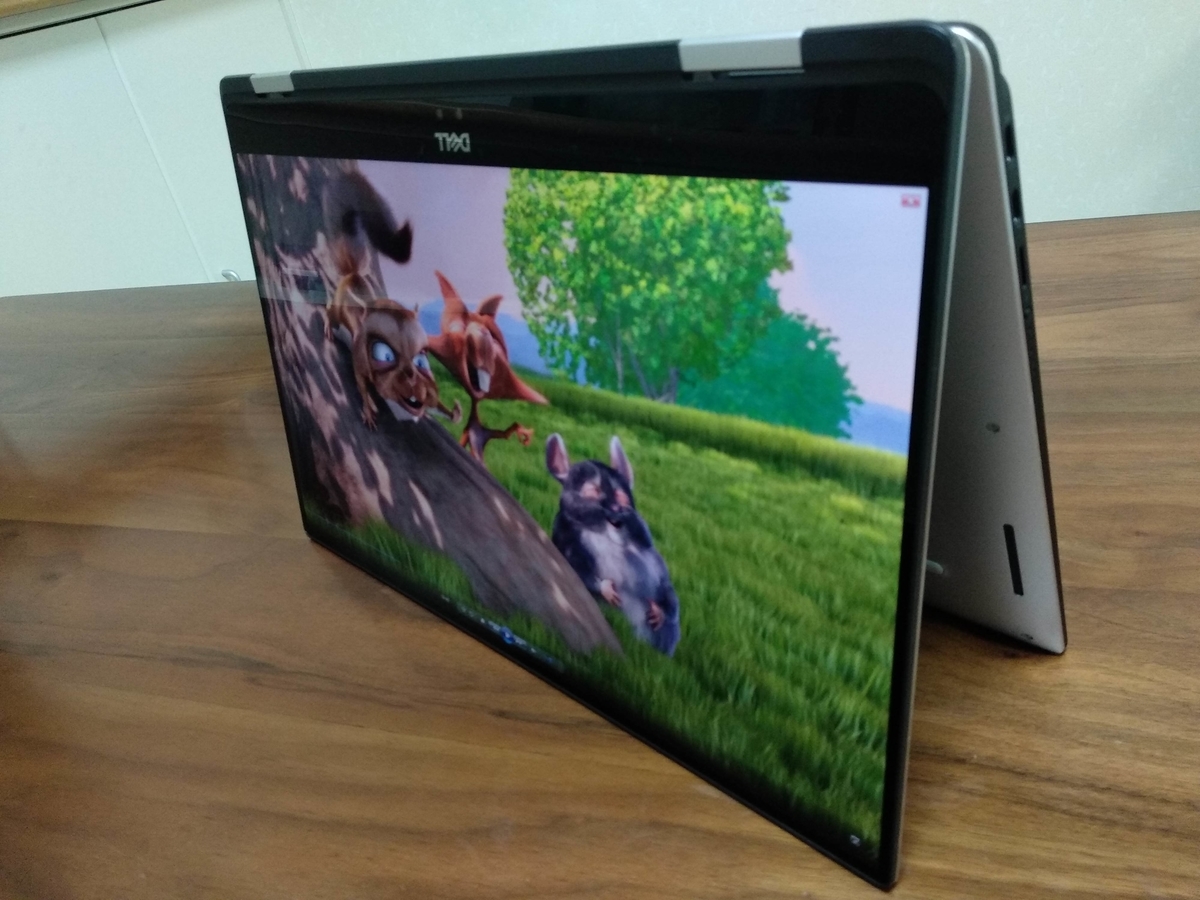

  • テント型にしての動画閲覧
    f:id:sazus:20200308095727j:plain:w270

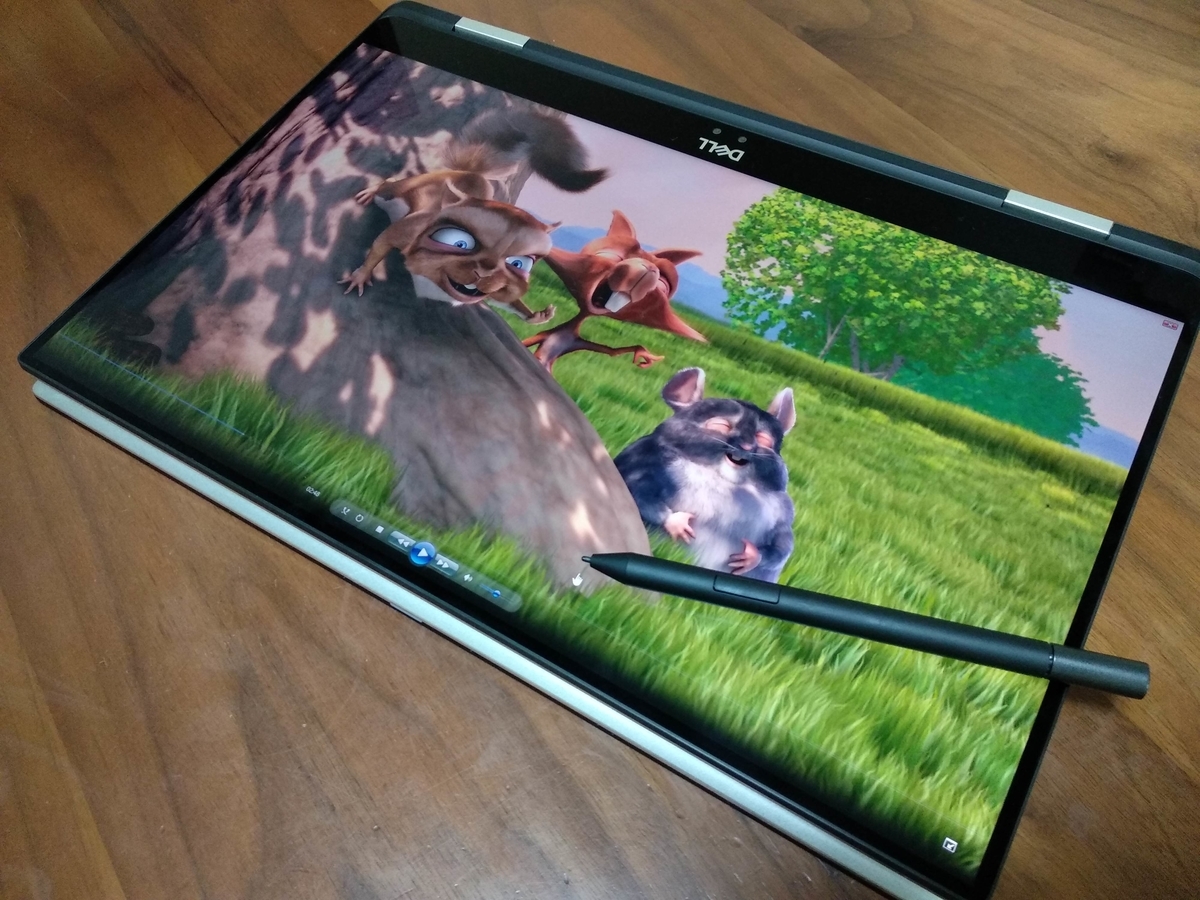

  • 360°回転してのタブレットモード
    f:id:sazus:20200308095720j:plain:w270

と幅広い使い方が可能です。

使い勝手的には、モニタを回転させると液晶表示も回転してくれますし(だいたい315°ぐらいから回転する)、キーボードも押しても受け付けないので意外と使いやすいです。 また、タブレットモードにすると、付属のアクティブStylusペンの活躍の場が増えそうです。

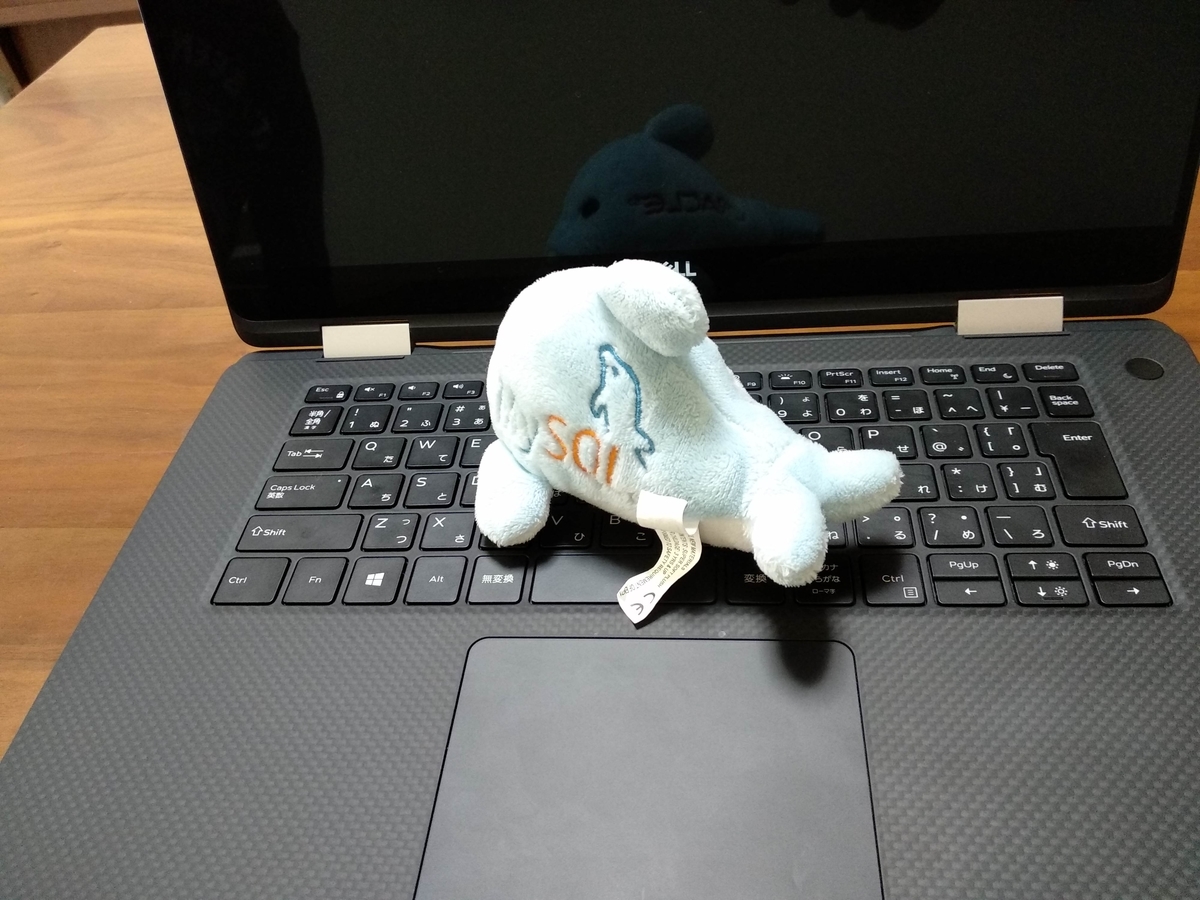

タッチパネルつき液晶のため、映り込みは若干ありますが気にならない程度となっています。 f:id:sazus:20200308102924j:plain

4Kモニタの為、作業スペースは大きく確保できます。さすがに通常使用では3840x2160で基本200%スケーリングにしていますが、リビングなどで使用する場合には外部モニタ等が接続しないで使用しているので スケーリングを変更する事により作業スペースを確保できる柔軟な使用感は流石っと思いました。

インターフェース

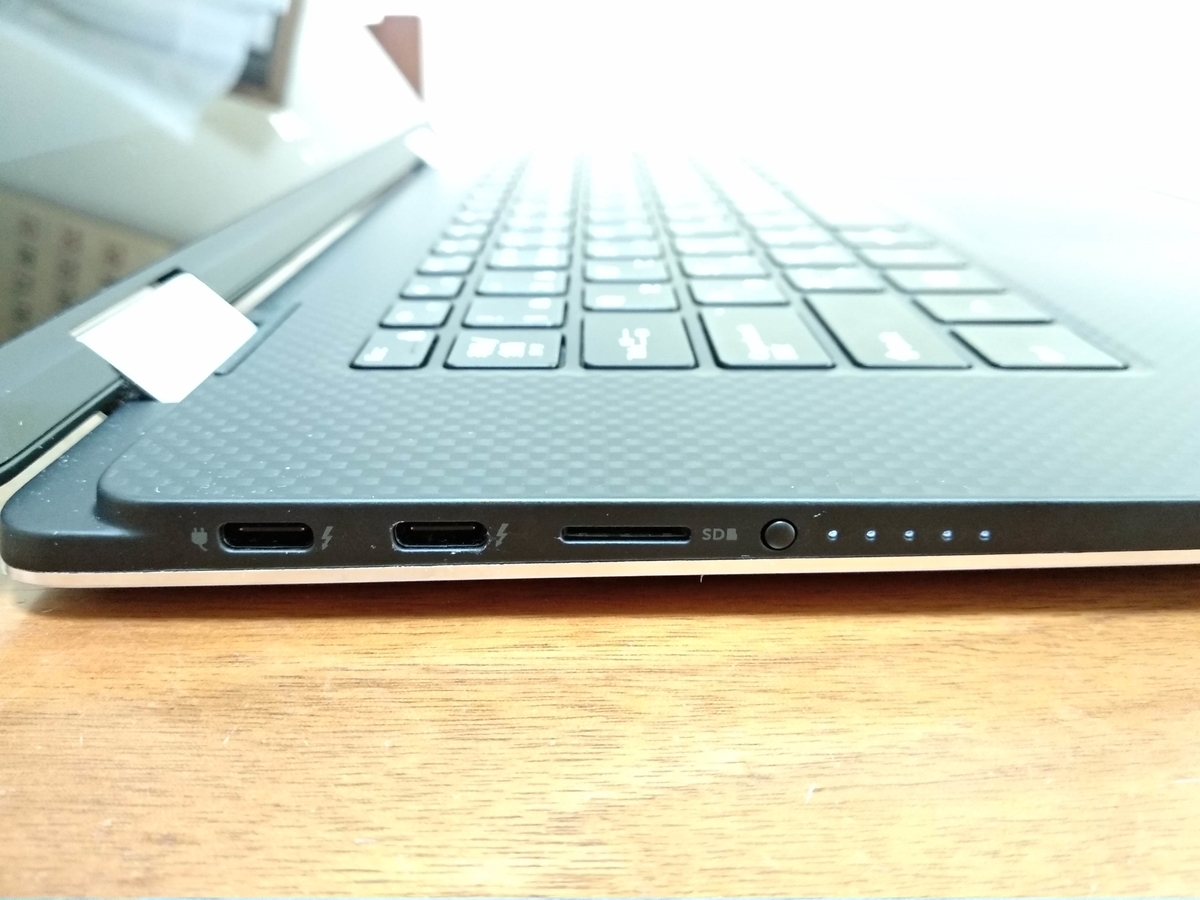

キーボードを入力する向きにして画面を開いた状態で向かって左側2ポートが

  • 左側から、 USB Type-CUSB Type-CmicroSDカードリーダーバッテリ・ゲージ・インジケータ

となっています。
こちらのUSB Type-Cは2つとも、Thunderbolt3 + USB Power Delivery対応。 バッテリ・ゲージ・インジケータは、5段階表示となっており左部のボタンを押すことによりPCがログオン/シャットダウン状態にかかわらず電源容量の確認ができる為、持ち運び時の電源容量確認が簡単にできます。

f:id:sazus:20200308100211j:plain

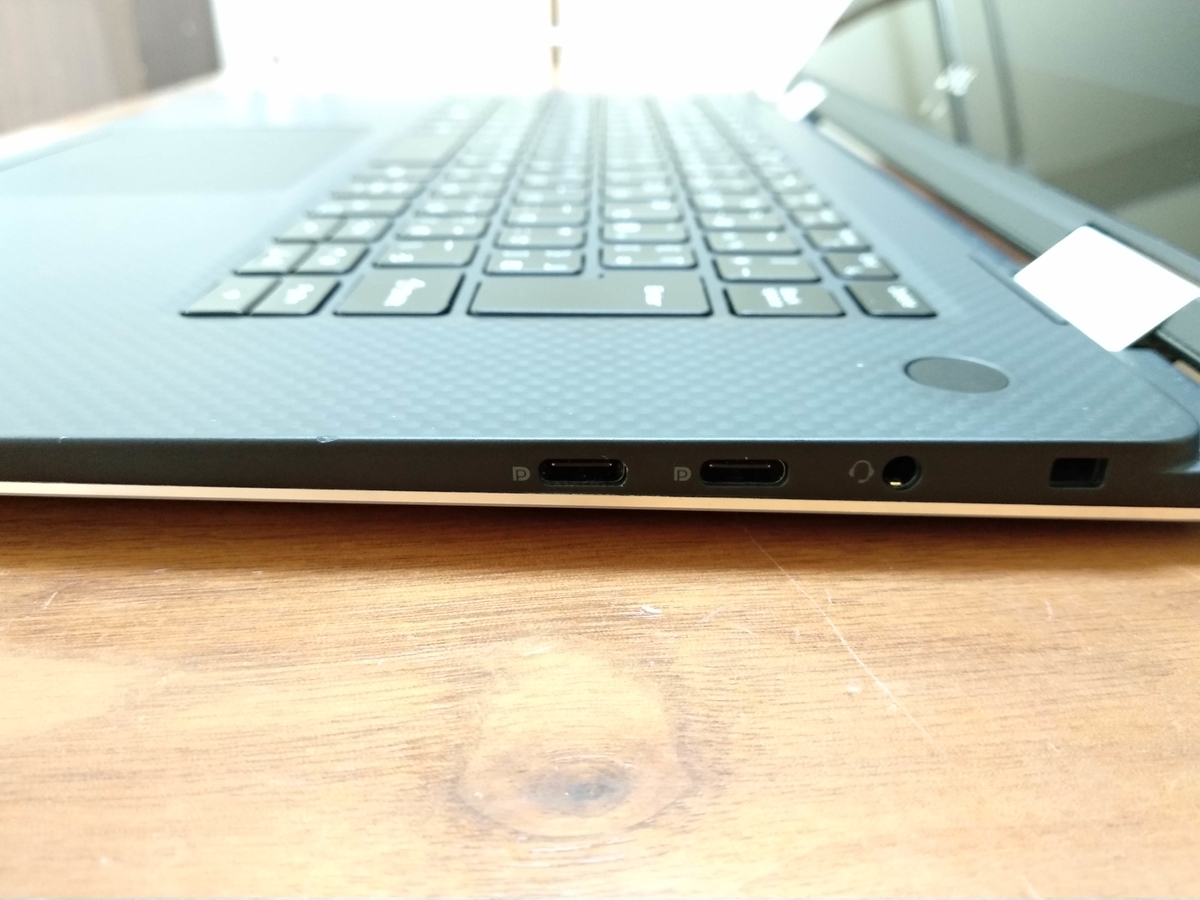

向かって右側2ポートは、

  • 右側から、 NobleロックスロットヘッドセットジャックUSB Type-CUSB Type-C

となっています。
こちらのUSB Type-Cは2つとも、逆側と異なり、 Thunderbolt3は未対応で、Alternate ModeでのDisplay Portサポート + USB Power Delivery対応のみです。

f:id:sazus:20200308100219j:plain

左右どちらのポートでもUSB Power Delivery対応なので、デスクのレイアウトに合わせて電源ケーブルを接続できるのはいいですね。 また、USB Type-cの接続のモニタは増えてきていますがThunderbolt3対応なのか、Alternate ModeでのDisplay Portサポートのみなのか、 明確にって書いてあるのが少ないので、USB Type-Cで4kモニタ60Hzに接続できるThunderbolt3が片側でも対応しているのが嬉しいですね。 Display Portであれば、左右どちらのUSB Type-Cでも接続可能です。

付属品で、申し訳ない程度にType-C〜A変換ケーブルが付属してます。
USBリムーバブルストレージもUSB Type-Cのものは出てきていますが、まだまだType-Aがメインとなるので自宅・会社で使うにしてもType-Aのポートを変換ケーブル無しで接続できるポートが1ポートぐらいは付けて欲しいですね。

パームレスト

シリコン?ぽい感触で非常に心地いい感触です。ただ皮脂等の汚れが付きやすい感じがしています。 f:id:sazus:20200308101132j:plain

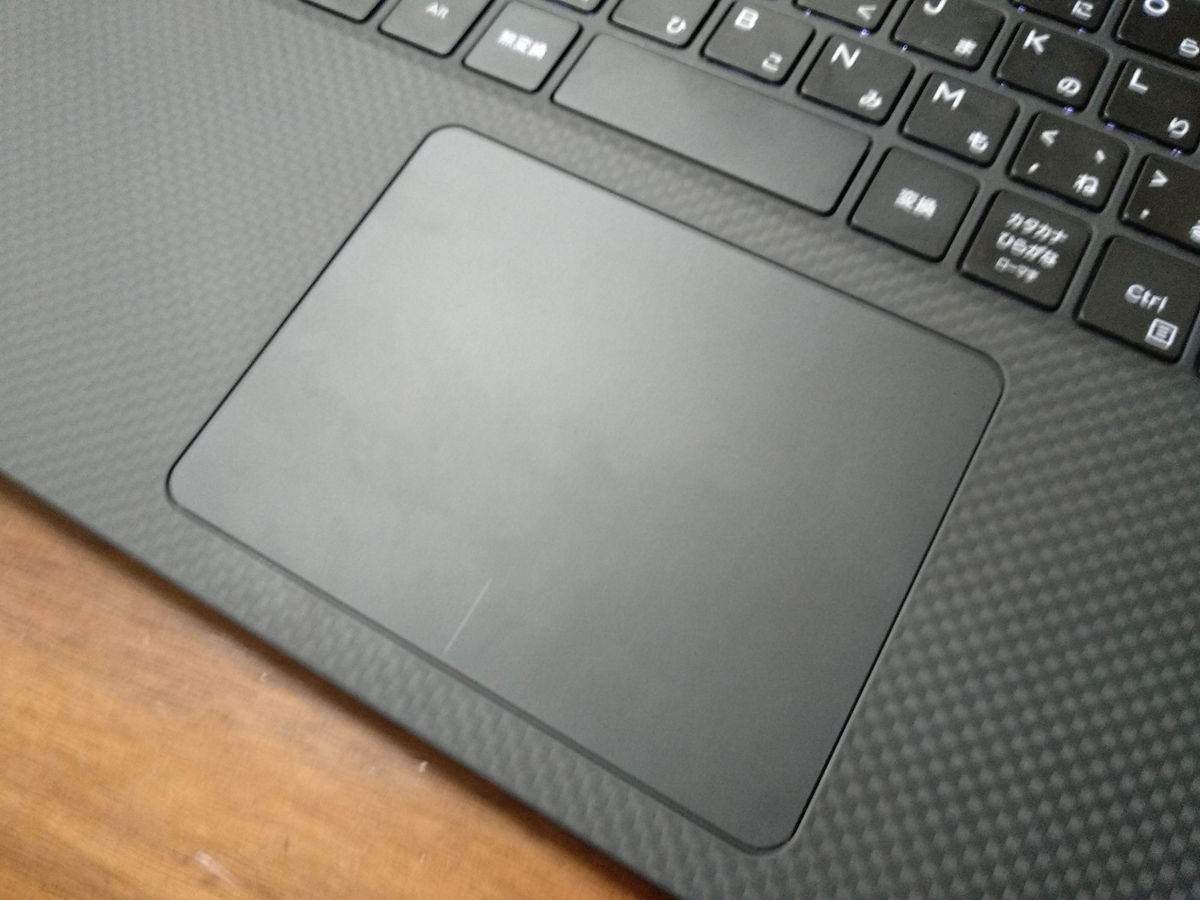

タッチパッド

パームレストと同じような素材を使用しているため滑りがよくて非常に心地よい使用感です。 f:id:sazus:20200308101159j:plain

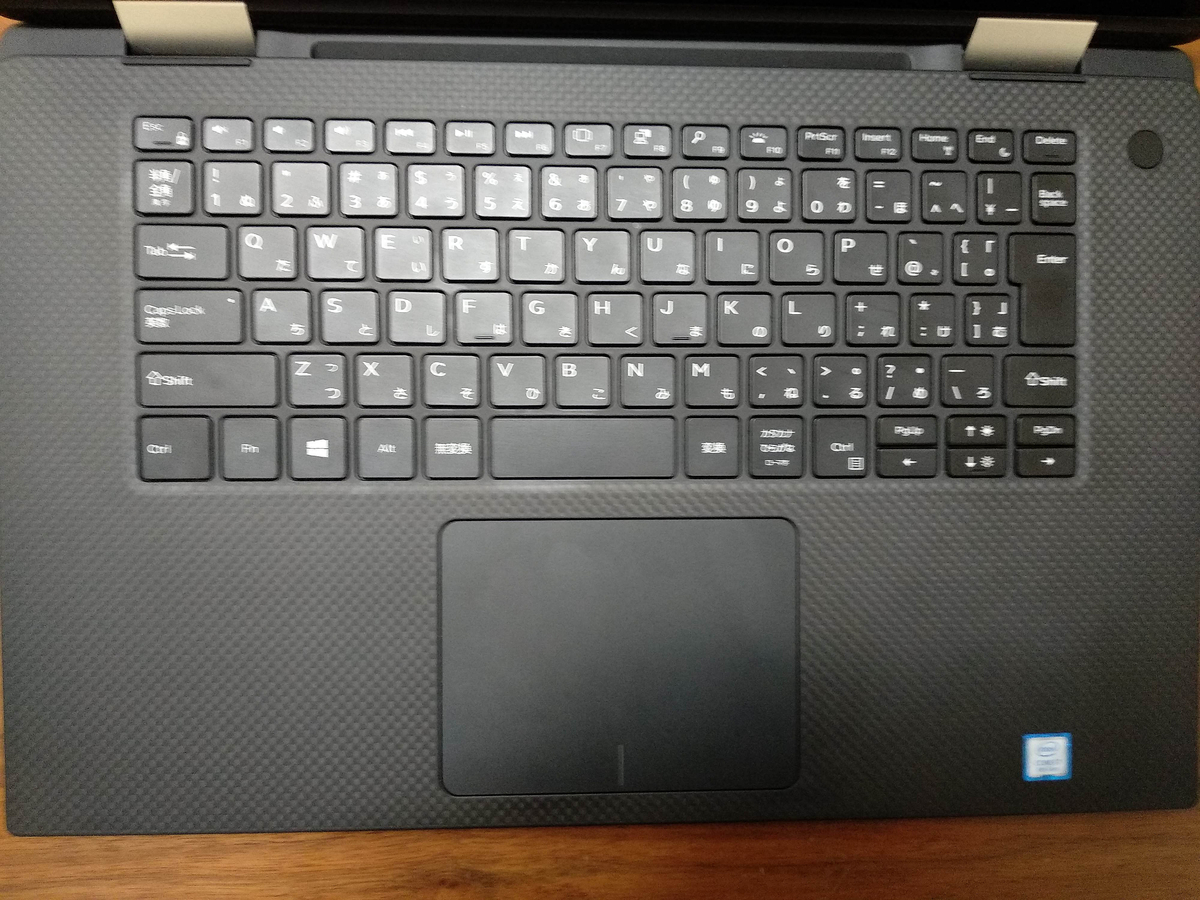

キーボード

この機種は、キーボードが購入時に、

  • 日本語
  • 英語

を選択でき、共にバックライト キーボードとなっています。
今回お借りしたものは、日本語キーボードでした。

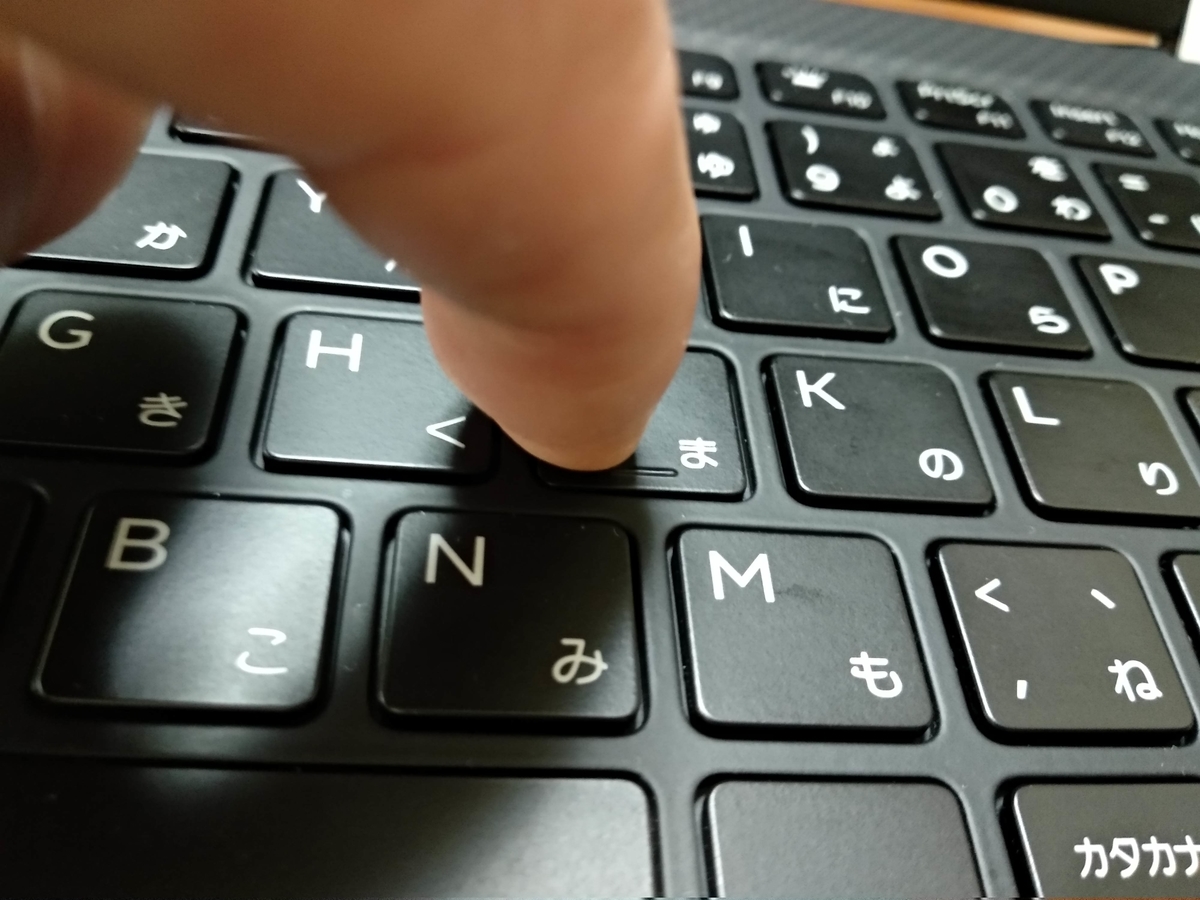

キーボードは、パームレスト部分をくり抜かれており、くり抜かれた穴からキーができてる状態となっています。
キーボードは、アイソレーション・キーボードでした。

f:id:sazus:20200308102202j:plain

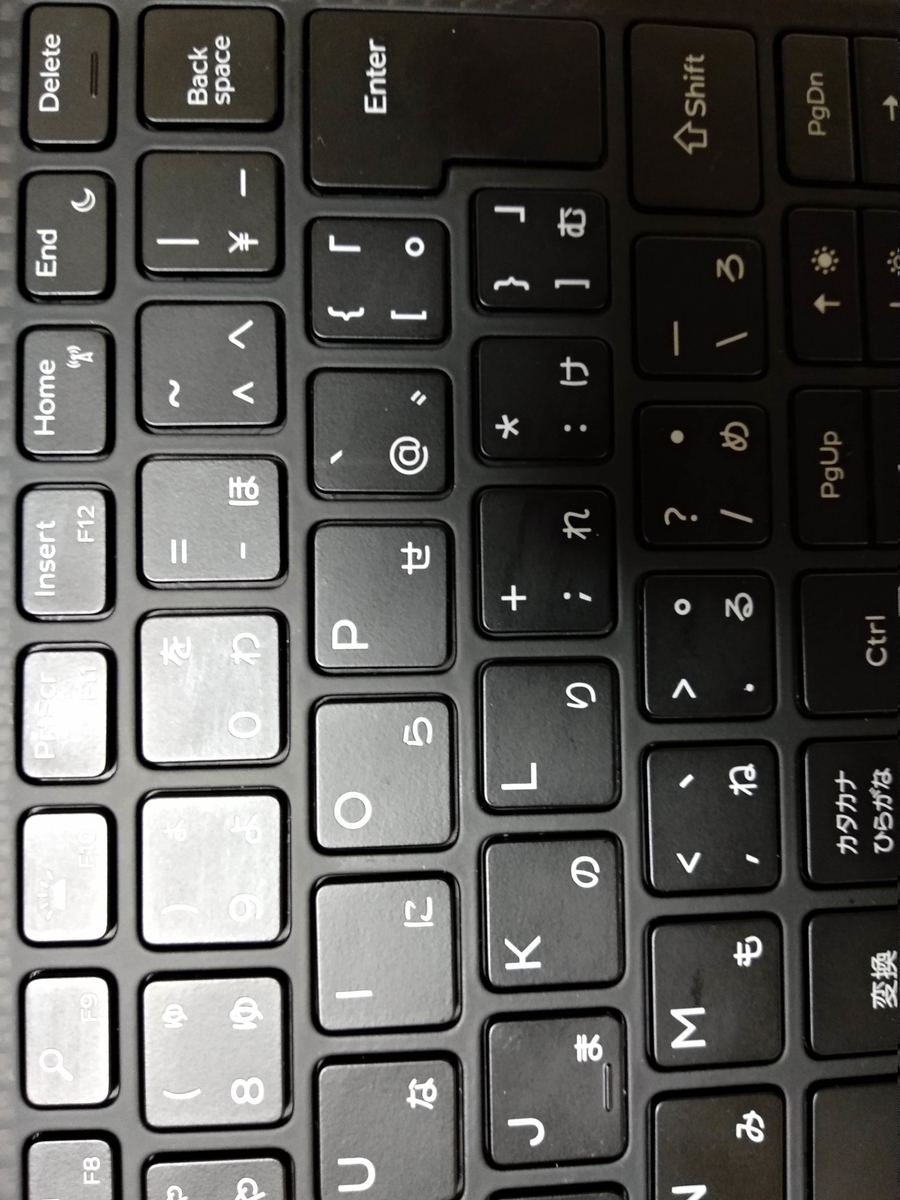

キー配列は特殊な配列にはなっていませんが、最近のDELLの傾向であるEnterキー周辺にある8つのキーがフルサイズではないキーとなっています。
これはパームレスト部分をくり抜く形状となっているため、英語キーと日本語キーのくり抜き部分の金型サイズを一緒にしている影響だと思われます。
打ちにくいということはありませんが、せっかく14 inchのサイズなので全て同じサイズであれば良かったと思います。

f:id:sazus:20200308102256j:plain

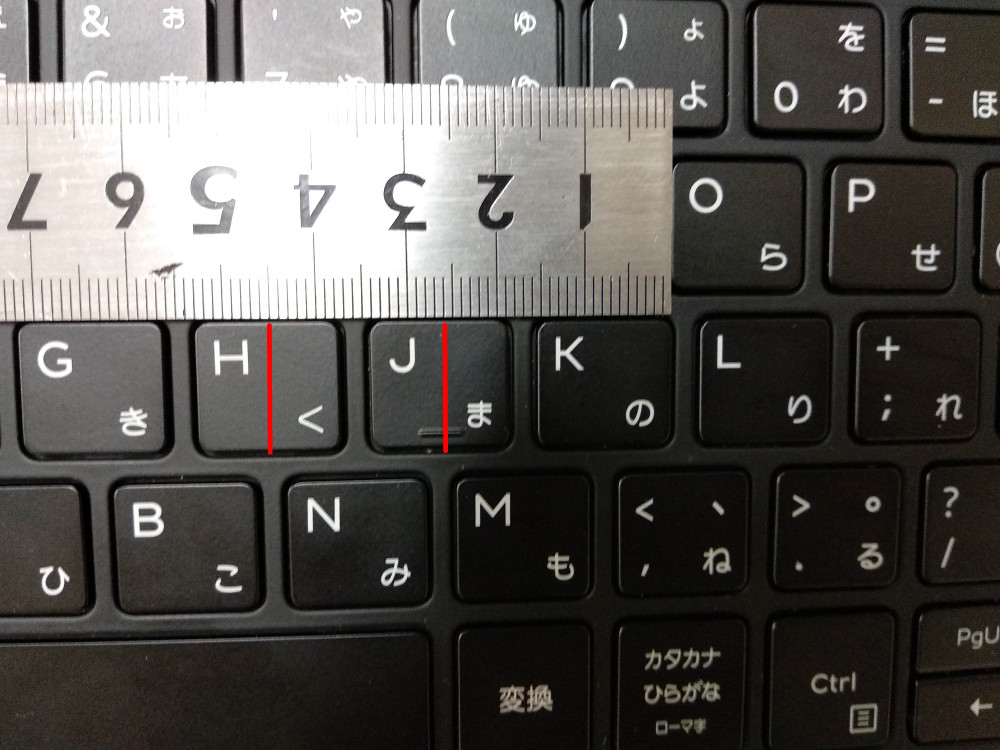

キーボードの間隔は、フルピッチの19mm。コーディング等行うには扱いやすいピッチとなっています。

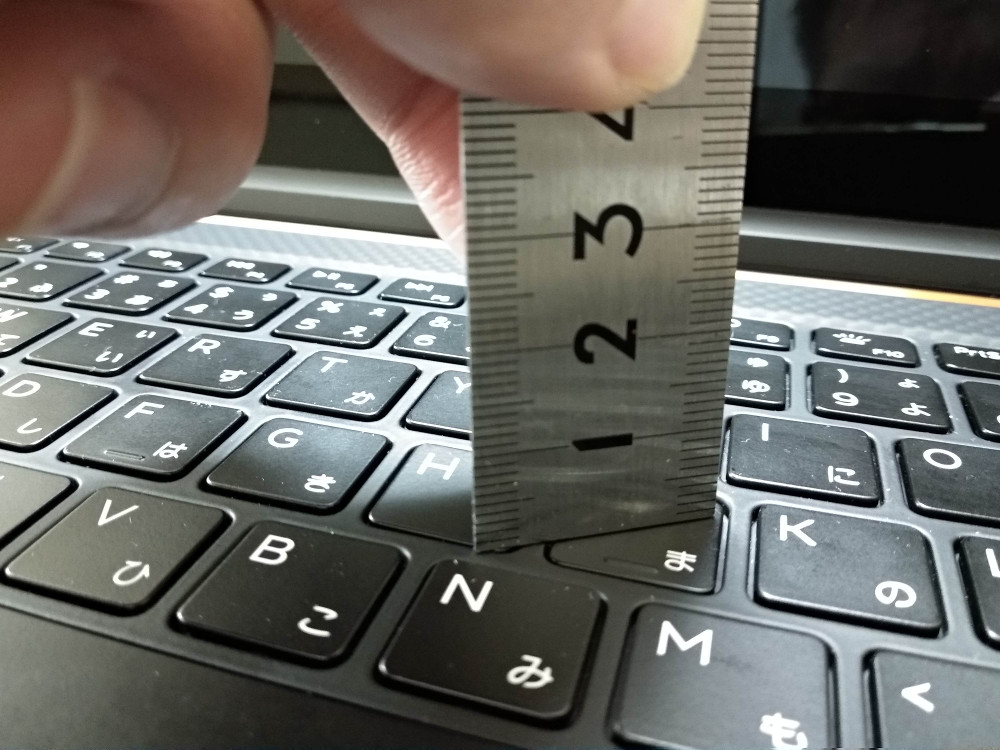

キーボードの打突感は、あまりよくなく薄っぺらい板を叩いている感じなペコペコ感でキーストロークはおおよそ1mm程度しかありません。
ある程度使ってみたものの一向に慣れず、長時間のキー入力には適さないかもしれないです。キーボードは個人的にはThinkPadの打突感があっているので、ここはちょっと残念ですね。

f:id:sazus:20200308102400j:plain f:id:sazus:20200308102412j:plain

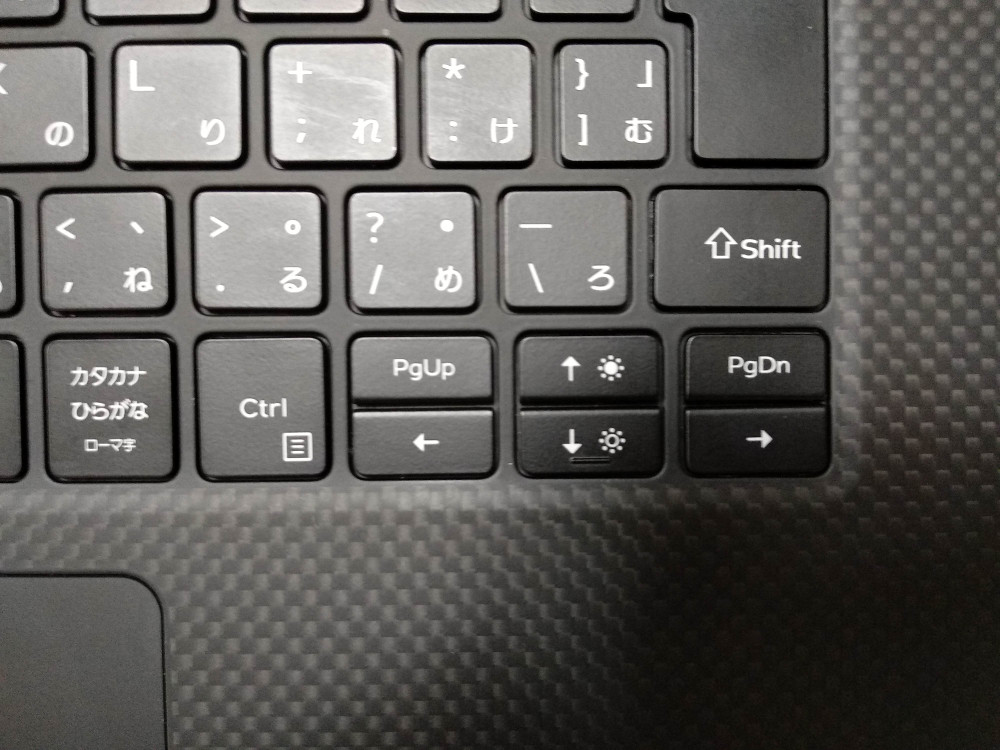

もう一点、残念なところをあげるとしたら、カーソルキー他のキーと比べてハーフサイズである事と、Ctrlキーと同列に配置されている事です。 Laptopでは、カーソルキーが他のキーと比べてハーフサイズになっているものが多くありますが、このPCではPageUPと←キー / PageDownと→キー が隣接しており間隔が狭いです。
この為、左右キーを押したら、押し間違えで、PageUP・PageDownを押してしまい、何度か画面のページが前後してしまう事がありました。

f:id:sazus:20200308102508j:plain

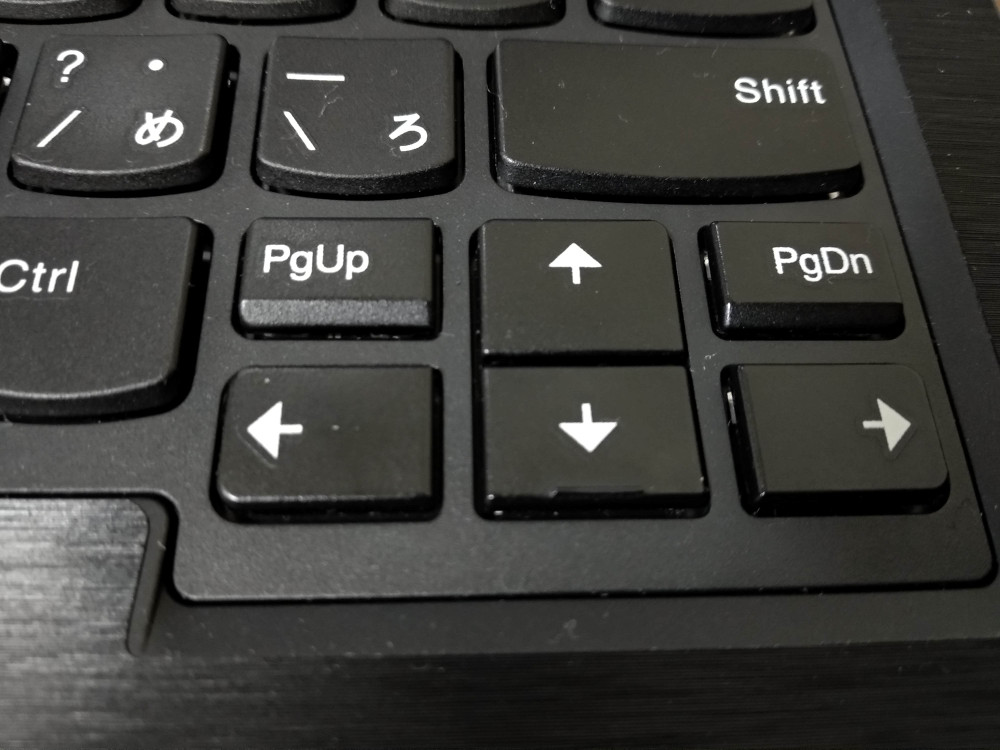

Lenovoのキーボードのように、間隔をあけてもらうのと、カーソルキー関係は一段下げてもらえると打ち間違いが減っていくと思います。

f:id:sazus:20200308102533j:plain Lenovo キーボード)

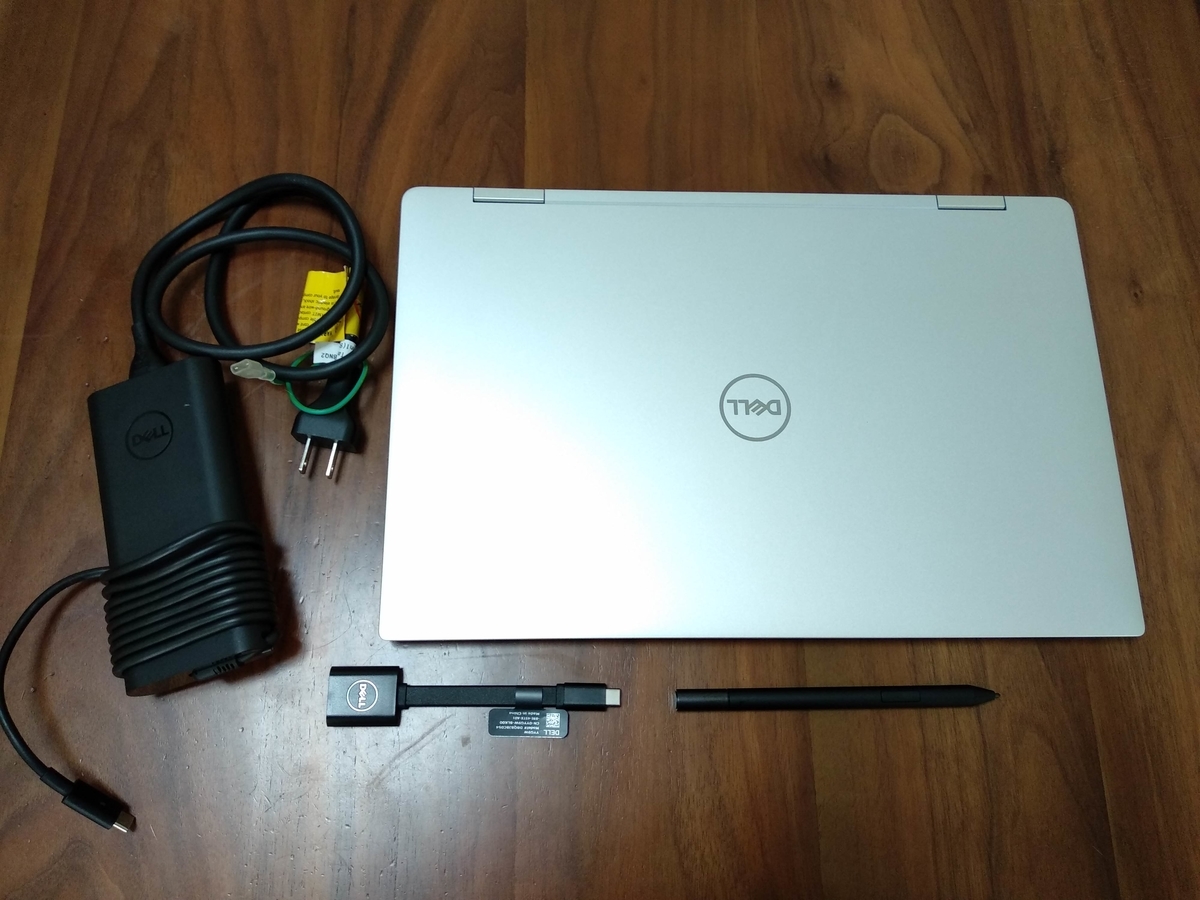

付属品

f:id:sazus:20200307203239j:plain

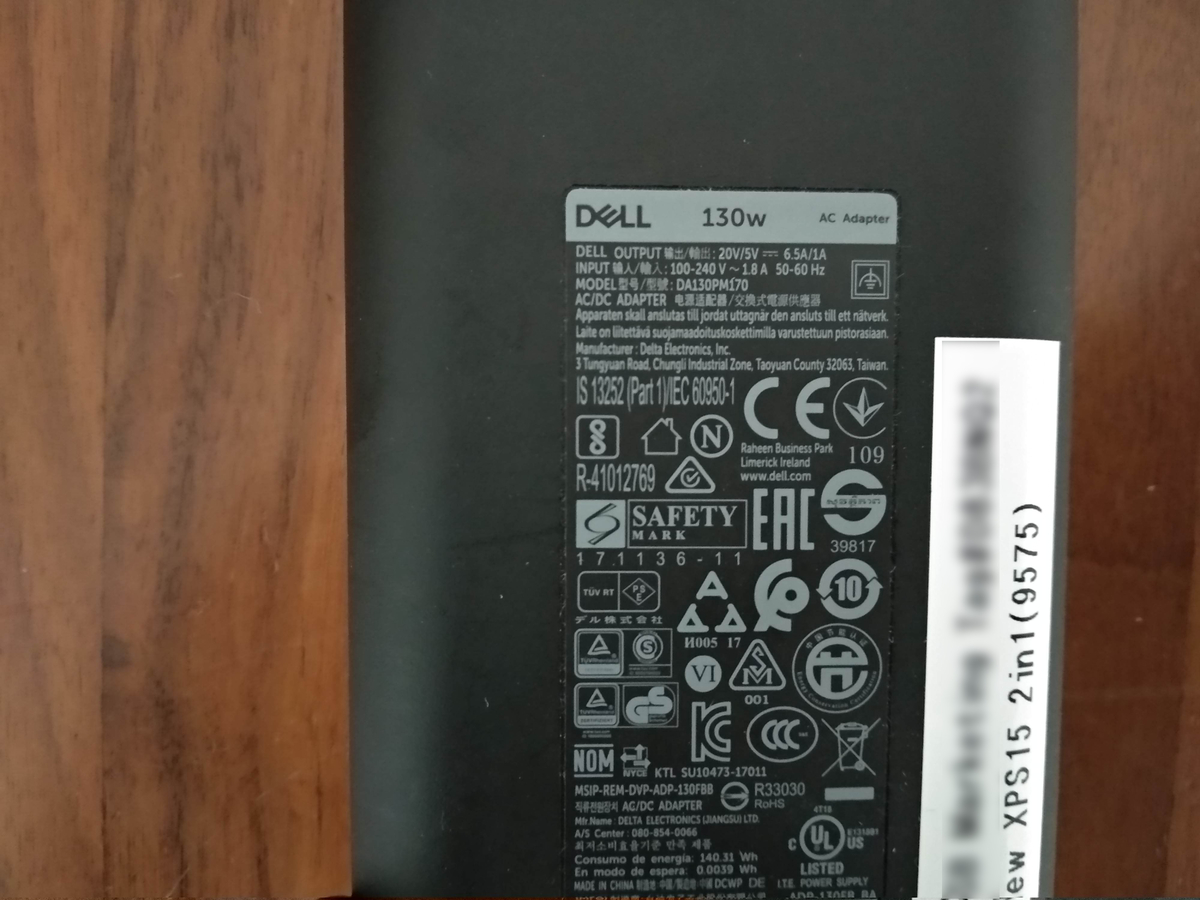

ACアダプタ

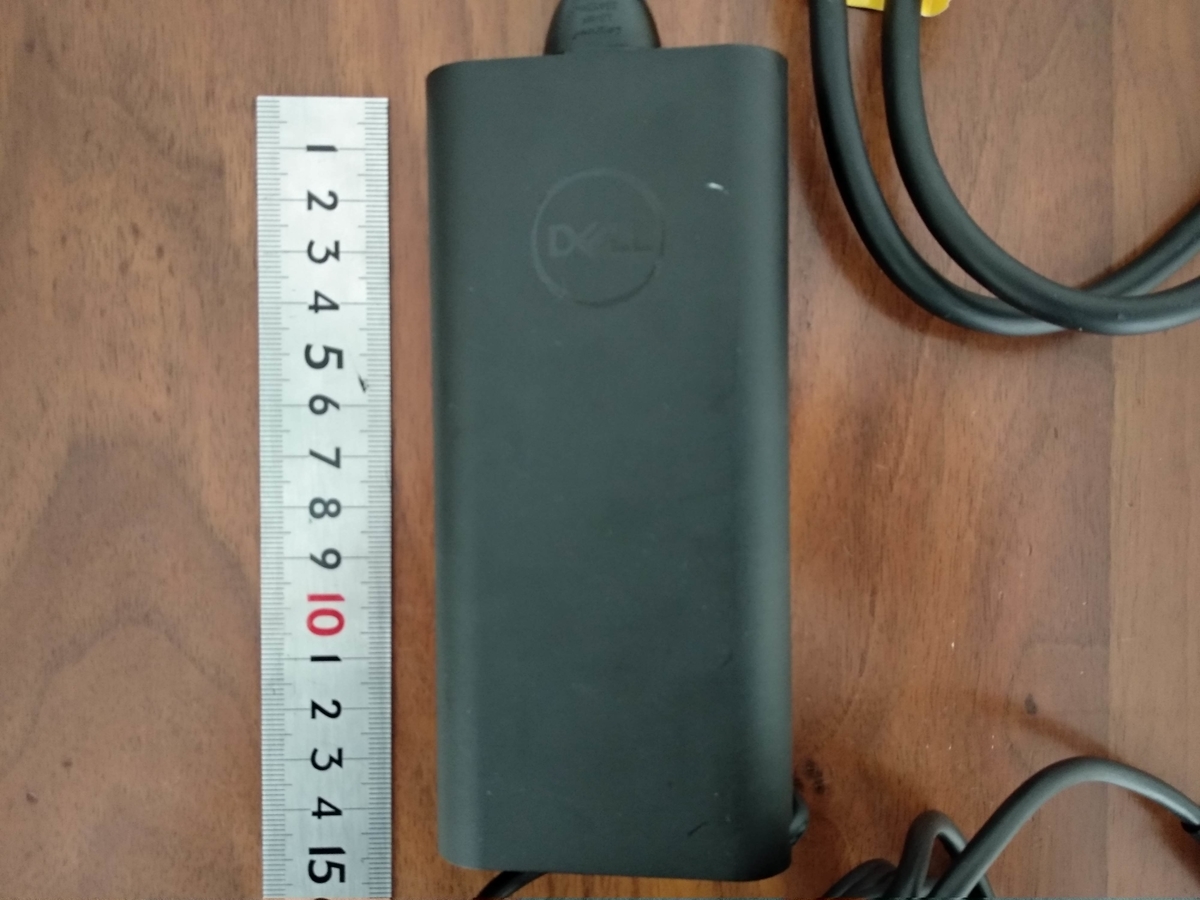

ACアダプタは、出力のコネクタがUSB Type-C。
本体の大きさが実寸で65mm(幅) x 140mm(高さ)となっています。
130W出力対応ということで、DELL Latitude等のACアダプタと比べて縦長に大きい形状となっています。

f:id:sazus:20200307203809j:plain:w270 f:id:sazus:20200307204455j:plain:w270

130W出力といった事で、ACアダプタが大きくなるのは、仕方がないですが最近クラウドファンディングでは、こんな感じの小さなタイプで65W出力のものが出てきています。 できれば45〜65Wに対応してもらえると、Laptopと一緒に持ち歩きしやすいサードパーティ製の物が選択しやすいと感じています。

https://hayabusa.io/makuake/upload/project/8562/detail_8562_15768245971269.jpg?width=230&height=129&quality=95&version=1582941700&format=jpg&ttl=31536000&force&fit=max
(参照先:Makuake - 日本先行発売!窒化ガリウム(GaN)採用!新世代のGaNミニ急速充電アダプタ!)

AC側の電源コードの長さが、約1m。DC電源側コードの長さが約1.8mです。
この長さなら、よっぽどの事が無い限り、Laptopと電源が離れた場所にあっても届きそうですね。

各コードの太さが、DC電源側コードが直径5mm。電源コードは直径8mmです。電源コードについては最近のPCでは標準となった太いコードです。 ただし両方のケーブルは共に、やわらかめで屈曲しにくい事はなく引き回しはしやすいです。

DellアクティブStylusペン

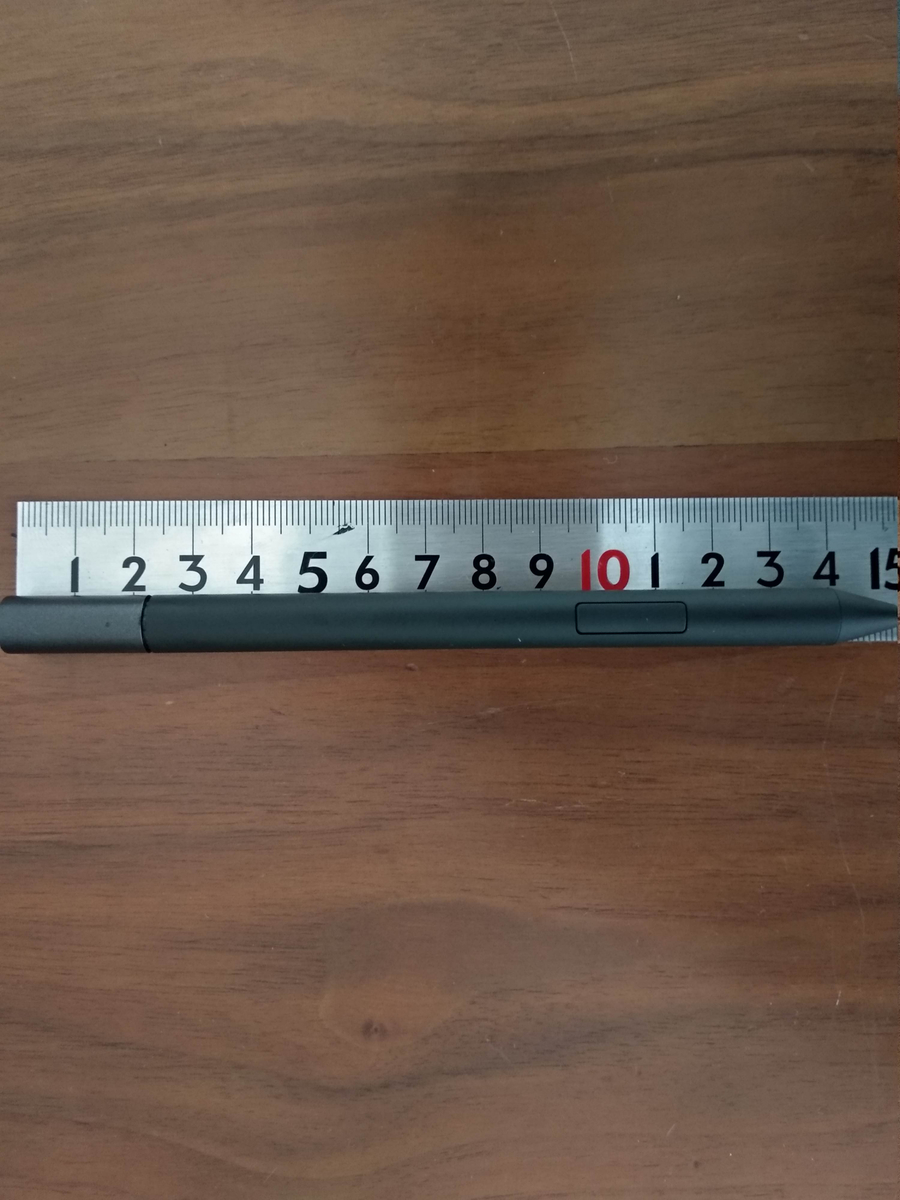

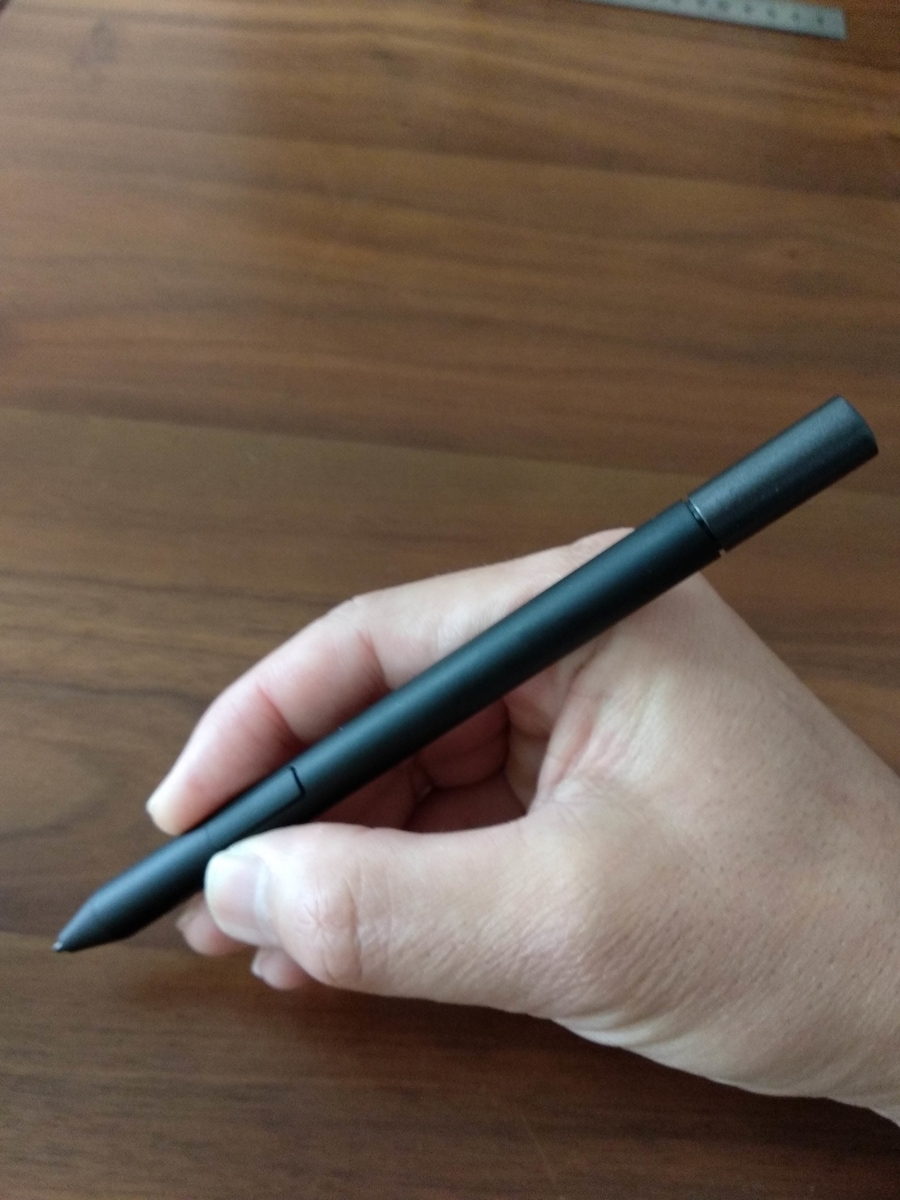

ペンのサイズは実寸で、150cm(長さ) x 10mm(太さ)です。
電源は、充電式ではなく電池式となっています。
単5の電池の入手性はさておき、小型ではあるので手に持っても重くなく、通常のペンと同様な太さであり持ちやすいです。

f:id:sazus:20200308092919j:plain:w270 f:id:sazus:20200308092946j:plain:w270

個人的に、ちょっと便利だなぁっとおもったのは2つ。

  • ペン自体に磁力がある。
  • 転がりにくい形状。

ですね。

ペン自体に磁力がある。

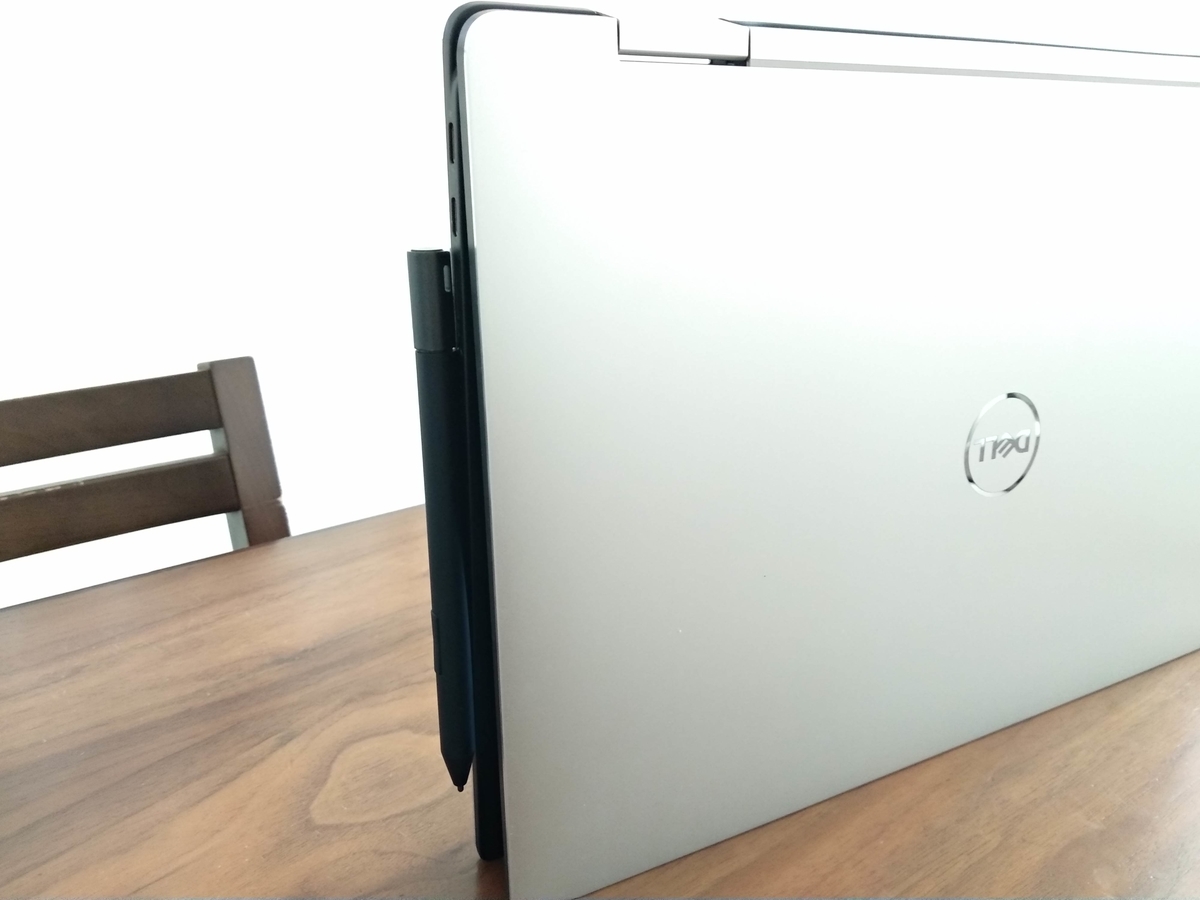

アクティブStylusペン自体に磁力を持っているので、Laptopのどの場所にでも貼り付ける事ができて持ち運びはGood。

f:id:sazus:20200308093104j:plain

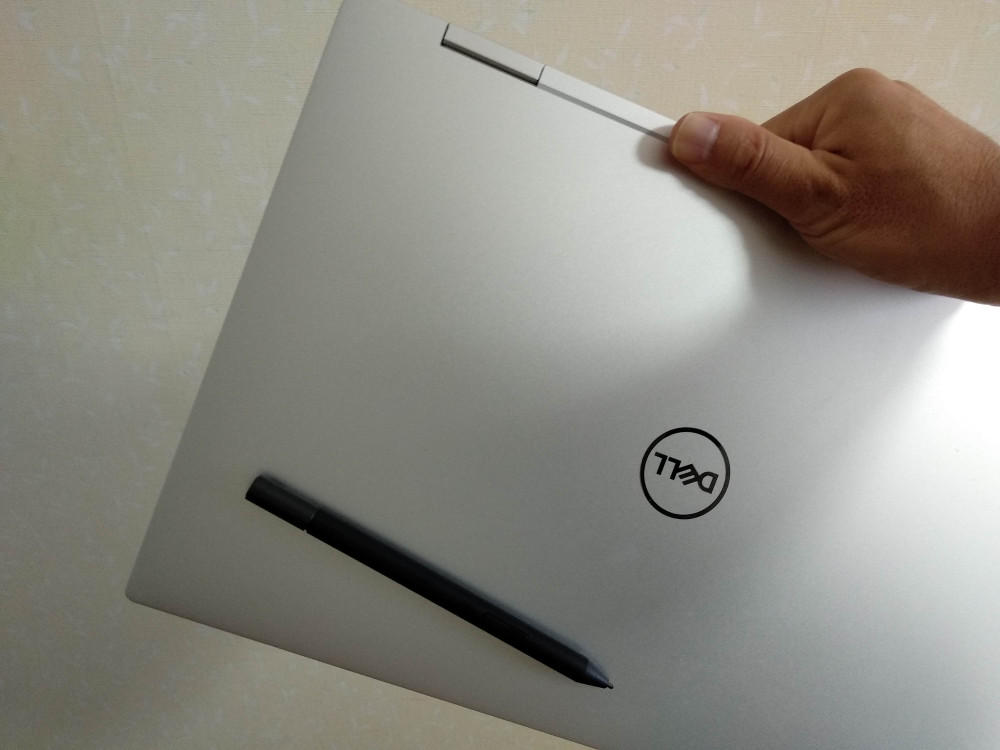

さらにPCの天板あたりにも磁石があるので、こんな感じで気軽に貼り付ける事ができるので移動時に忘れたりする事がないと思います。

f:id:sazus:20200308093648j:plain

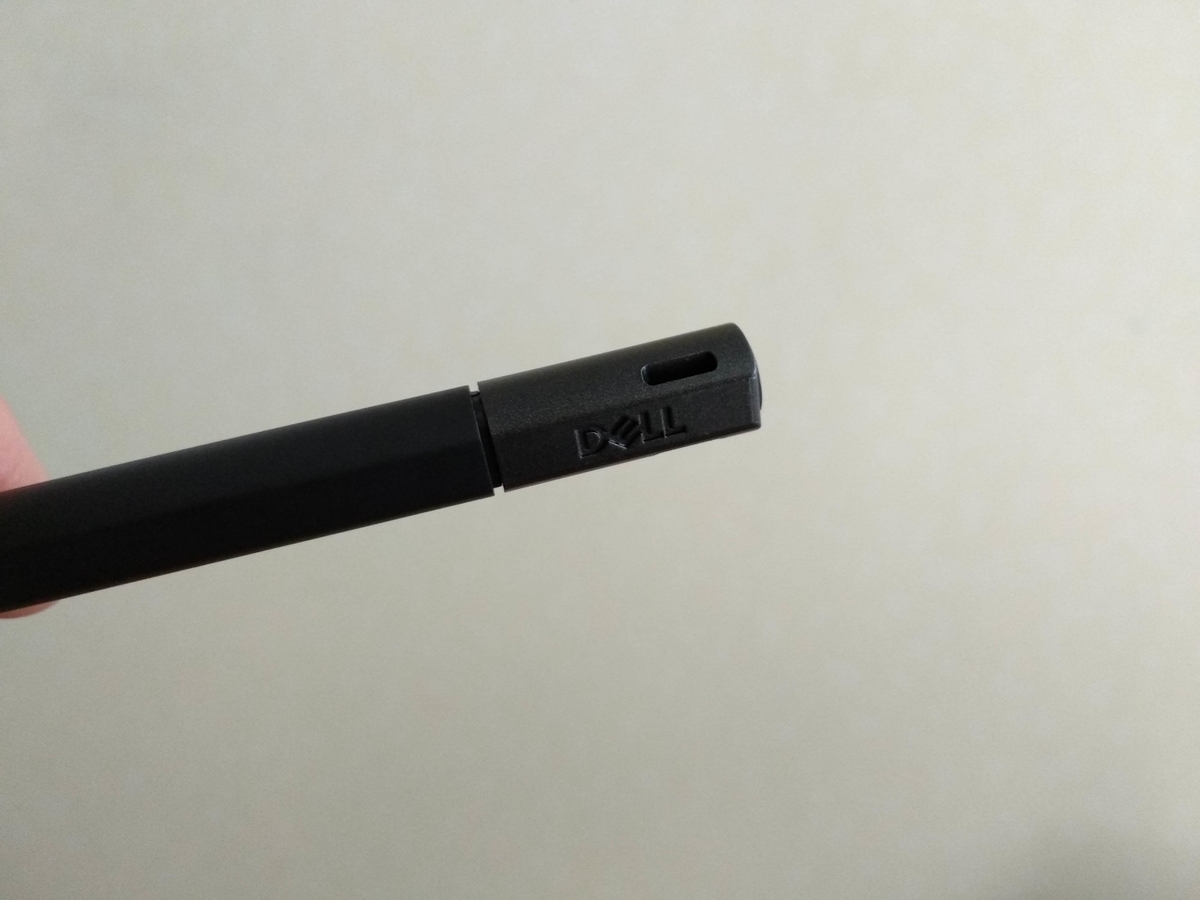

転がりにくい形状。

形状は、円筒形ではなくDカット。このDカットによって転がりにくく、また、ペンの頭にはストラップホールがあり首にかけて置くこともできます。

f:id:sazus:20200308093441j:plain

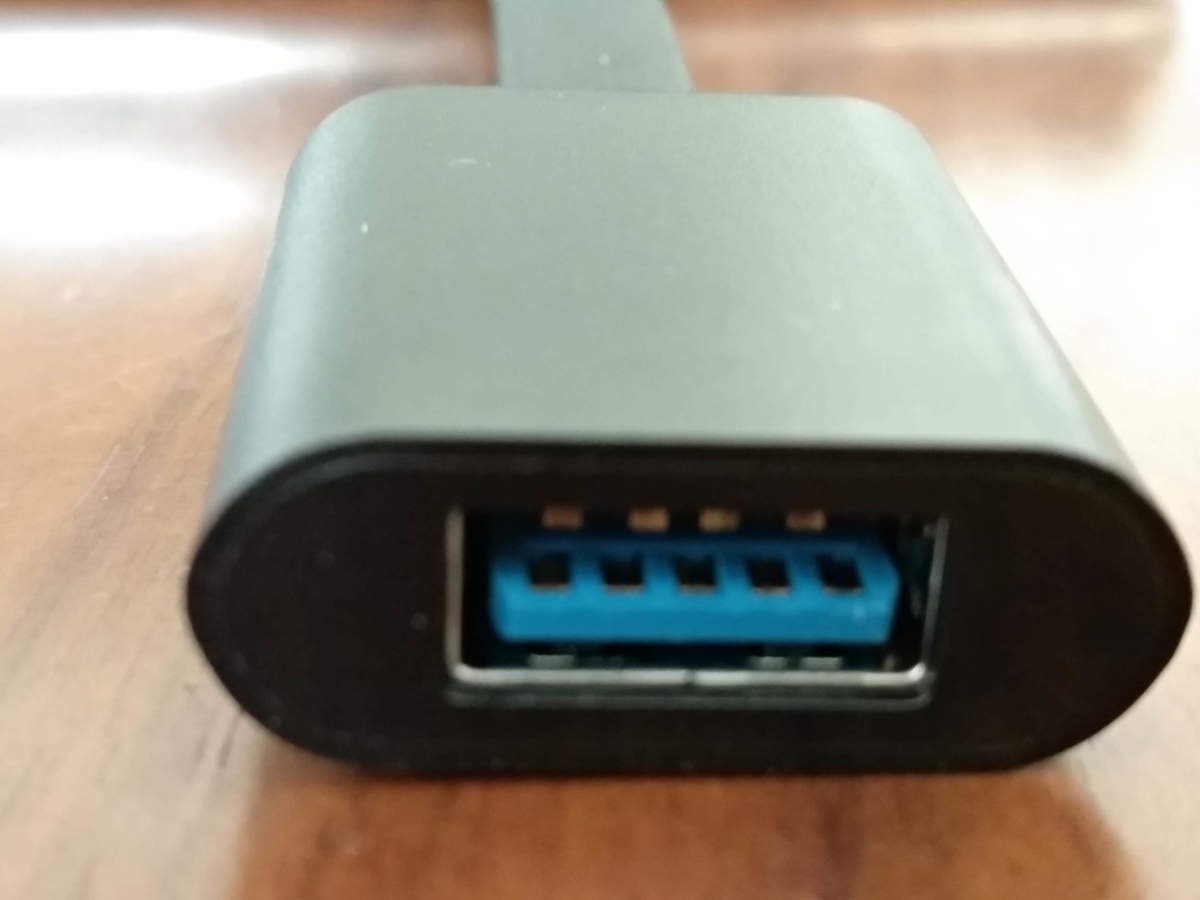

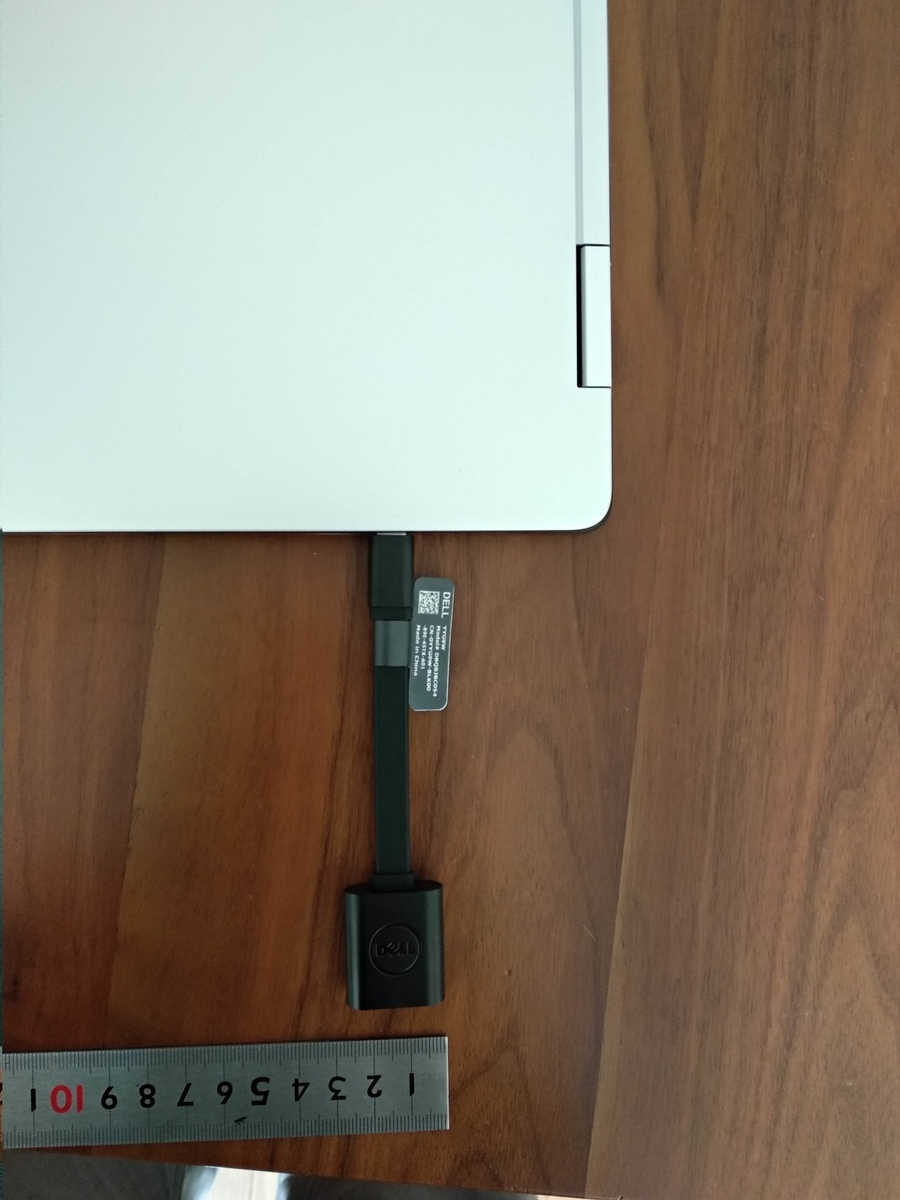

USB Type-CからType-Aへの変換USBアダプタ

前述でも書きましたが、USBのポートはすべてUSB Type-Cとなっており通常のUSBメモリ等を使う場合の事を考慮してか変換アダプタがついています。
個人的には、「持ち運び用途では、若干大きいんじゃねぇ?」っと思ってますが、USB3.0に対応している為、高速なデータ転送が期待できます。

f:id:sazus:20200308093836j:plain:w270 f:id:sazus:20200308093844j:plain:w270

まとめ

3週間ほど活用してみて、XPS15 2 in 1はオフィスや自宅でのちょっとした持ち運べる筐体サイズにもかかわるず、据え置きパソコン並のパフォーマンスで長くしっかりと使える事ができました。

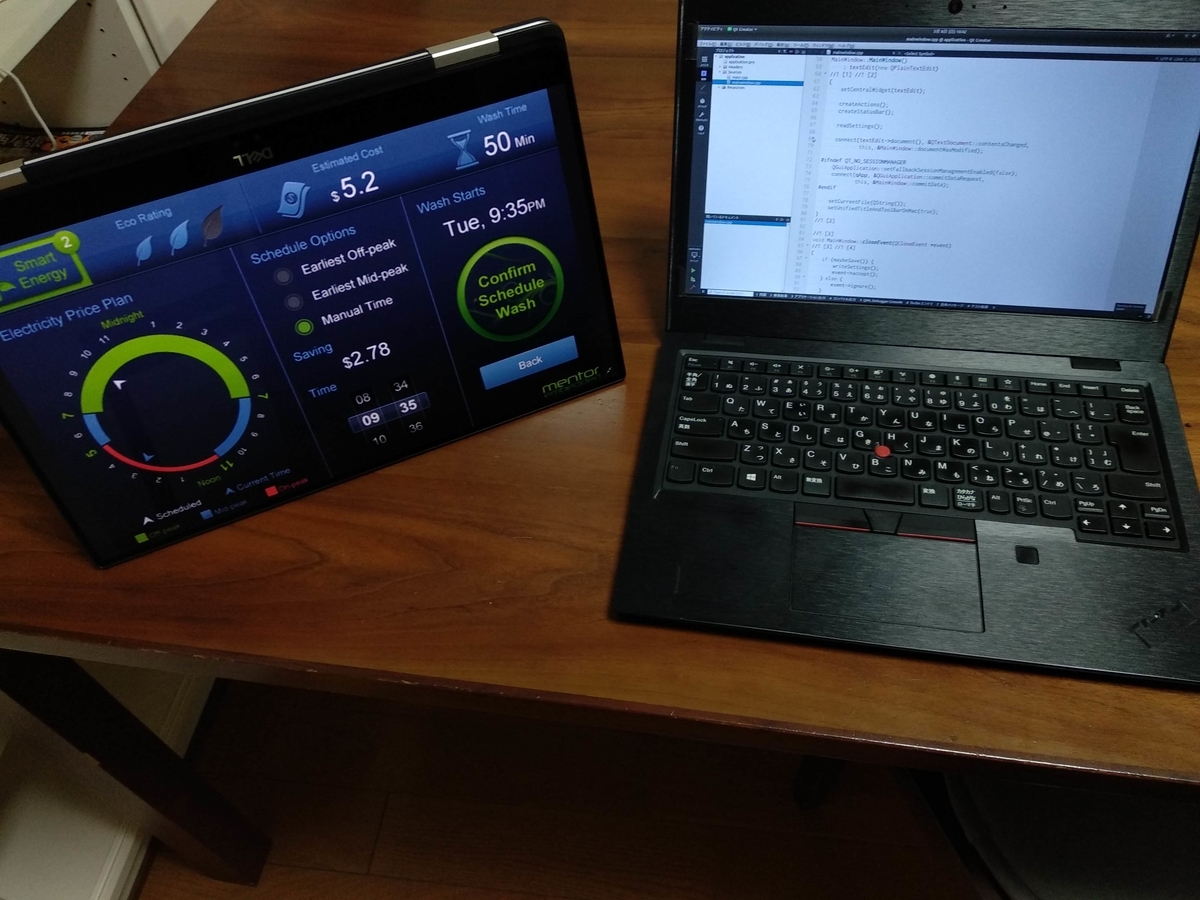

私の使い方としては、 - 左側にXPS 15 2-in-1をテントモードで配置。 - 右側にはThinkPadを配置。 - マウス・キーボード共有アプリのSynergyを双方にインストールして、ホストをThinkPadにする

といったちょっと変わった使い方が一番しっくりして、Linux / Windowsでのそれぞれのマルチプラットフォームのアプリケーション開発をしていましたが非常に快適ででした。 f:id:sazus:20200308114301j:plain

レビュー後には返却となってしまいますが、個人的にはASUS ZenBook14と出会う前に、このレビュー機会があったらきっと買っちゃってますね。 興味が湧いた方、店頭で一度確認してみてください。意外といいですよ!

同人誌イベントへの参加・執筆 未経験者が、技術書典5で頒布に至るまで

何度かアカン的な感じになりながらも、技術書典5で本を出す事ができた経緯をつらつらと語りつつふり返ってみる。


どこに参加してきたの

2018/10/8に開催された技術書典5にサークル参加してきました。

技術書典とは、達人出版会とサークルTechBoosterが主宰する技術書イベントで、技術をテーマにした同人技術書の即売会となっています。

来場者数は春の技術書典4の約6,340人から1.6倍ほどUpの10,000人超と、大盛況なイベントで初参加にもかかわらず、サークル側で参加という。
今思えば、よくサークル側で参加したなぁ感が、これ書いてて思えてきた。


スペースに集まった皆さん、いろいろ手伝って頂いたコミュニティの皆さん、
会場サイズが前回と比べ3倍の面積にもなったにも関わらず大きなトラブルもなく
最強な運営をしてくれたスタッフの皆さん本当にありがとうございました。

どんな感じだったの執筆活動

はじまり

前々から書きたい事はいろいろあって、どこかでまとめて出したい思いあったけど、背中を押すキッカケになったのはココからでしたねぇ。

何を書いたの

ちょっと前から、QtのPythonバインディングをいろいろ試していた事もあり、Technical PreView版のQt for Pythonを題材に、もっとQtを使ってもらえるような環境構築〜GUI作成までの一連の内容を網羅した、初心者向けの技術書の執筆を選んでみました。
(QtQuick系は@IoriAYANEさんが、Meta-build系は@hermit4さん辺りが書いてきそうだったので、なんとなく被らないネタがコレだった。
あと、Alexa Voice Service + Qtや、QMLやwidget系での動的多言語変換なんかも考えてたけど、いろいろな意味でコアすぎな気がしたのでやめてしまった。)

イベント当日までどうだった?

応募と当選

7/17
自分のスケジュールを確認しつつ、ちょい死亡フラグ立つぐらいだろうと軽い気持ちで
7/19応募終了日の2日前に応募。
ジャンルや頒布物の内容を書くだけかと思いきや、サークルカットの登録あり。
サークルカットとは???とソコで固まる...。
テンプレートのlinkもあったけど、そもそも何か分からない。もはや未知の世界。
とにかく応募後から、同人誌とは?の基本的な事から同人誌を出すまでの内容を学びまくる。

8/1
応募数500超えのサークルの中から、470超の枠に入ってしまったという
当選メールが届いちゃうという奇跡が起こる。
(当選できませんでした=執筆するのやめちゃおう的な、かなり後ろ向きな考えを持っていた事もあり、当選した事に衝撃を受け、後に引けない感じになる)

イラスト依頼

8/2
なんとなく会社の同僚に、イラスト書ける人紹介してもらおうとお願いしてみる。
(できれば知らない間柄の方が、なんとなくいろいろ頼みやすいなぁ的な思いはあった)
「私チョットデキル。いや私しかいない」と2つ返事でサクッと紹介を依頼した同僚に決まりプレッシャー合戦が始まる。

イラスト全体感/テーマ/日程感を伝える。
書籍内のイラストやサークルカットは日程的に厳しい感はありありなので、そこの部分をMarkdownコメントアウトしてPDFをにしたものを渡す。

「本当にコレだけですか?」

とプレられ、コメントアウトを外し書籍内のイラストやサークルカットもお願いしちゃう事に!
いつもの仕事っぷりの如く、予想を上回るクオリティと、早めの期日で圧倒的に仕上げてきてもらい、はや原稿を落とす事が許されない状況になる。

執筆活動前準備
  • 執筆環境は、Re:VIEWでやると決めてたので環境構築を速攻で済ます。(順調
  • 執筆リポジトリはなるべくお金をかけず、かつPrivateにしたかったのでGitLabを初めて使い出す。(順調すぎる
  • 執筆準備
    • 書籍のタイトルと目次 決定。 (結構、早めに決まる
    • 執筆内容に沿ったサンプルアプリも、そこそこ早くできてしまう。(順調すぎて怖い

これ、お盆休み中に完成しちゃうんじゃねぇ?って感じで、俺スゲーっと完全に安心しきってしまう。

アカン執筆時間

平日、まとまった時間が取れない事は分かってたので、週末の日数計算でスケジュールを立てる。(パパさんエンジニアは、週末の自分時間が圧倒的に無いことを、もうすっかり忘れてて絶望的なデスマが始まる。)

それでは、入稿までのパパさんエンジニアの週末を見てみましょう

7/ 23 リポジトリ Initial commit
7/ 4週目 GitLabのwikiや issuesのlist/Board/Label 作成に、無駄に時間を費やす。
8/ 1週目 子供の夏休みの宿題の進捗100%、自分の進捗0
お盆休み 気がつくと、急な海外出張でお盆休みなし - 執筆進捗0で絶望。
ただし、イラストは順調に来てしまう。
8/ 4週目 執筆以外で勉強会等参加 / 子供がケガ
- 予想外の出来事で、Total執筆進捗 数%
9/ 1週目 全力で執筆! - 遅れつつも、Total進捗30-40%
さすがに焦ってきて、ここから睡眠時間 1/2削っての平日執筆開始
神風の台風 予想外の執筆時間が確保できる - Total進捗50%
9/ 1週目 何故か子供のサッカー大会が!奇跡的に勝ち進み土日がサッカーDay (執筆どこ
9/ 2週目 身内が入院で遠征&100%子供に全力投球 (ねぇ、ねぇ執筆は?
絶望になりながらも、何とか執筆は終え校正フェーズへ
9/ 22-23 運動会 (えっと、校正は?執筆は?
9/ 22 当初の締め切り期限 (当然1回目の校正作業間に合わず!延長9/25へ)
9/ 25 延長した締め切り期限 (気持ち的にも締め切りたい!が、校正1回目しか進まず諦める)
9/ 28 これ以上過ぎたら、後ろ指刺される締め切り期限
(直前にページ数変更で、表紙のチェックをイラスト書いた人に
ギリギリに再度チェックしてもらう粗相ありながら
なんとか入稿)



アカン、レビュー・校正

ほんとゴメンナサイ、ゴメンナサイ
<レビュー>
僕:  「Python系のレビューお願いします!」出勤前にメッセ
友人:「Python系重点的にチェックするけど、納期何時?」
僕:  「今日中!」
友人:「逝ってこい」
校閲
僕:  「校閲お願いします!」出勤前にメッセ
友人:「100P以上あるけど、今週中(7日間))でOK?」
僕:  「今日中!」
友人:「ちね」

入稿までに諦めたこと
  • Re:VIEWでの執筆で、CI環境つくってウハウハ
    ->実現せず
  • オリジナルな組版作成
    ->まったく時間がなく、TechBoosterで利用しているRe:VIEWのテンプレート
     techbooster-doujin.styスタイルをそのまま活用
     (PDFの出力だけは、hyperrefパッケージハイパーリンク関係を変更する)
  • ページ数を80Pぐらいにしてほどよい感じに仕上げる
    ->章毎に執筆内容を確認していた為、
     気づいたら140Pオーバーとなっている事に気づく。
     1章削る。Code添付も抜粋や、サンプルコードを参照しとして減らすも120Pが限界。
     (印刷費用が1.3倍に!)

技術書典5 直前・当日どうだった?

売り子さん

10/3の段階で被チェック数*1 70ぐらい。全員が来る訳でもないので80%ぐらいの試算で55ぐらいと見積る。イベント時間が11:00-17:00の6時間なので、10人/H。
だいたい6分毎に販売すればいいと考え、当日は売り子なしのつもりで挑む覚悟を10/4にするも、


で完全にガクブルになる。
そして前日の被チェック数で140超えしてて、死亡フラグが立つ。

@nekomatuさんや@shin1_okadaさんの好意で3日前の10/5に急遽売り子が決まる!しゅごい。

@nekomatuさん -> 急遽売り子がこれなくなった@hermit4さんのサポート
@shin1_okadaさん -> 僕のサポート

と最強な布陣を手に入れる。

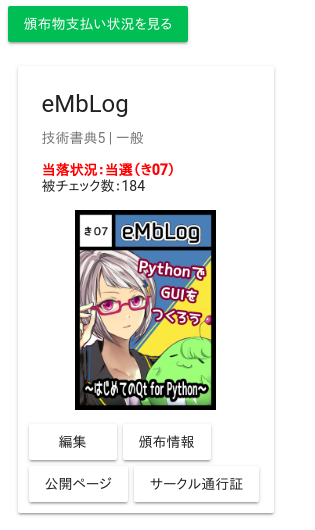

最終的な被チェック数が184だったので、売り子の助けがなかったら、100%死亡してました。
